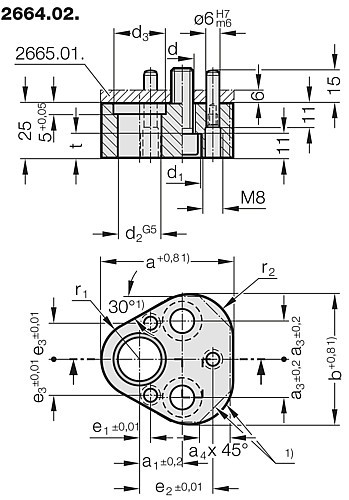

2664.02. Upínací deska trojúhelníková, pro střižníky ISO 8020 bez zajištění proti otočení
Provedení:
Stredy otvoru pro kolíky jsou referencními body pro polohu upínacího otvoru pro strižník.
Rozměry e1, e2, e3 mají toleranci ± 0,01 mm.
Upínací desky jsou zamenitelné. Upozornění:
Prítlacnou desku 2665.01. pro upínací desku objednat samostatne.
1) Obrysy se mohou lišit. Maximální rozměry jsou uvedeny v tabulce.
Stredy otvoru pro kolíky jsou referencními body pro polohu upínacího otvoru pro strižník.
Rozměry e1, e2, e3 mají toleranci ± 0,01 mm.
Upínací desky jsou zamenitelné. Upozornění:
Prítlacnou desku 2665.01. pro upínací desku objednat samostatne.
1) Obrysy se mohou lišit. Maximální rozměry jsou uvedeny v tabulce.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 6 položky
| Číslo výrobku | Uchycení razníku | Délka | Šířka | Výška | |
|---|---|---|---|---|---|
| 2664.02.10 | 10 mm | 44.5 mm | 43.7 mm | 25 mm | |
| 2664.02.13 | 13 mm | 50.8 mm | 50 mm | 25 mm | |
| 2664.02.16 | 16 mm | 54 mm | 53.2 mm | 25 mm | |
| 2664.02.20 | 20 mm | 60.3 mm | 59.5 mm | 25 mm | |
| 2664.02.25 | 25 mm | 69.9 mm | 69.1 mm | 25 mm | |
| 2664.02.32 | 32 mm | 69.9 mm | 69.1 mm | 25 mm |
