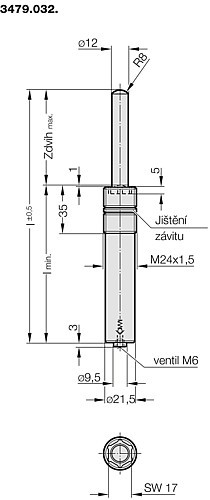

3479.032. Plynová pružina (pružný tlačný element) MOULD LINE, s vnitřním šestihranem
Popis:
Pružné tlačné elementy se používají jako vyhazovače, tlumicí čepy, k zajišťování polohy a vyhazovací kolíky v nejrůznějších oblastech výroby nástrojů, zařízení a strojírenství.
Montáž se provádí nástrčným klíčem FIBRO (2470.12.010.017). Upozornění:
Opotřebenou pružinu nelze opravit a je nutné ji kompletně vyměnit.
tlakové médium: dusík – N2

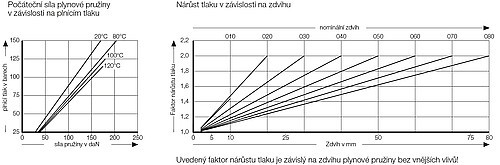

max. plnicí tlak závisi na provozní teplota:
150 barů (20 °C) při 0 °C - 80 °C
125 barů (20 °C) při 80 °C - 100 °C
115 barů (20 °C) při 100 °C - 120 °C
min. plnicí tlak: 25 barů (20 °C)
provozní teplota: 0 °C až +120 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
20 (při 0 °C - 80 °C)
15 (při 80 °C - 100 °C)
10 (při 100 °C - 120 °C)
Max. rychlost pístní tyče: 1,0 m/s

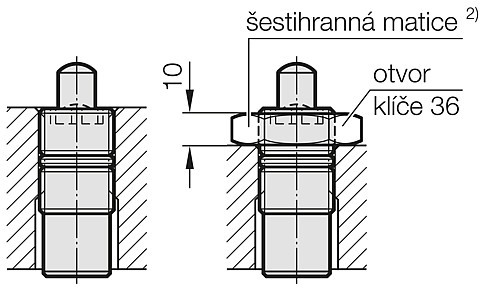

2) Šestihrannou matici objednat zvlášť:
2480.004.00170
Pružné tlačné elementy se používají jako vyhazovače, tlumicí čepy, k zajišťování polohy a vyhazovací kolíky v nejrůznějších oblastech výroby nástrojů, zařízení a strojírenství.
Montáž se provádí nástrčným klíčem FIBRO (2470.12.010.017). Upozornění:
Opotřebenou pružinu nelze opravit a je nutné ji kompletně vyměnit.
tlakové médium: dusík – N2
max. plnicí tlak závisi na provozní teplota:
150 barů (20 °C) při 0 °C - 80 °C
125 barů (20 °C) při 80 °C - 100 °C
115 barů (20 °C) při 100 °C - 120 °C
min. plnicí tlak: 25 barů (20 °C)
provozní teplota: 0 °C až +120 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
20 (při 0 °C - 80 °C)
15 (při 80 °C - 100 °C)
10 (při 100 °C - 120 °C)
Max. rychlost pístní tyče: 1,0 m/s
2) Šestihrannou matici objednat zvlášť:
2480.004.00170
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 8 položky
| Číslo výrobku | Délka | Max. zdvih | HUB | |
|---|---|---|---|---|
| 3479.032.00170.010 | 65 mm | 10 mm | 11 | |
| 3479.032.00170.020 | 85 mm | 20 mm | 21 | |
| 3479.032.00170.030 | 105 mm | 30 mm | 31 | |
| 3479.032.00170.040 | 125 mm | 40 mm | 41 | |
| 3479.032.00170.050 | 145 mm | 50 mm | 51 | |
| 3479.032.00170.060 | 165 mm | 60 mm | 61 | |
| 3479.032.00170.070 | 185 mm | 70 mm | 71 | |
| 3479.032.00170.080 | 205 mm | 80 mm | 81 |
