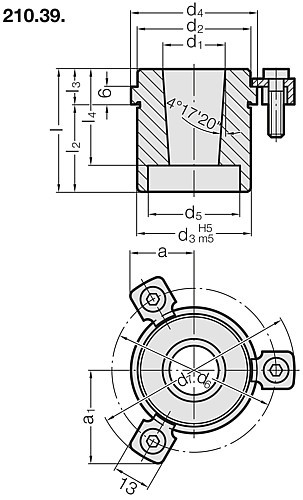

210.39. Pouzdro pro sloupek s konickým zakončením 2021.50., ~AFNOR
Materiál:
16 MnCr5,
povrchově kalený 58 ± 2 HRC
Hloubka zakalení: ≥ 0,8 mm Provedení:
Kuželový otvor, vnější průměr a dosedací plocha jemně broušená. Upozornění:
Vestavný průměr d3 vodícího pouzdro se rovná vestavnému průměru d3 vodícího pouzdro 210.
Na zajištění se používají 3 držáčky, od Ø d1 = 38 mm 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 - držáčky včetně šroubků s válcovou hlavou dle DIN 6912, hlavy Ø 13).

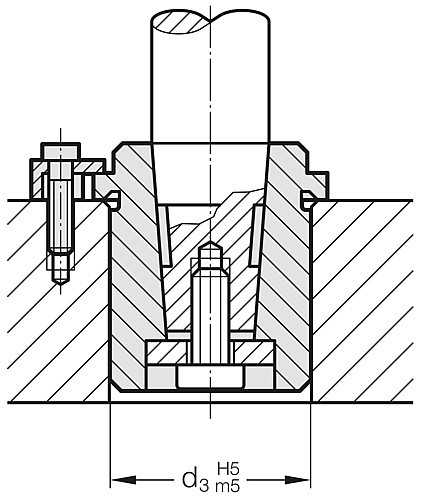

↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
16 MnCr5,
povrchově kalený 58 ± 2 HRC
Hloubka zakalení: ≥ 0,8 mm Provedení:
Kuželový otvor, vnější průměr a dosedací plocha jemně broušená. Upozornění:
Vestavný průměr d3 vodícího pouzdro se rovná vestavnému průměru d3 vodícího pouzdro 210.
Na zajištění se používají 3 držáčky, od Ø d1 = 38 mm 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 - držáčky včetně šroubků s válcovou hlavou dle DIN 6912, hlavy Ø 13).
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 12 položky
| Číslo výrobku | Jmenovitý průměr | Montážní délka | |
|---|---|---|---|
| 210.39.016.030 | 16 mm | 30 mm | |
| 210.39.020.038 | 20 mm | 38 mm | |
| 210.39.025.038 | 25 mm | 38 mm | |
| 210.39.025.048 | 25 mm | 48 mm | |
| 210.39.032.048 | 32 mm | 48 mm | |
| 210.39.032.061 | 32 mm | 61 mm | |
| 210.39.040.048 | 40 mm | 48 mm | |
| 210.39.040.061 | 40 mm | 61 mm | |
| 210.39.050.061 | 50 mm | 61 mm | |
| 210.39.050.078 | 50 mm | 78 mm | |
| 210.39.063.078 | 63 mm | 78 mm | |
| 210.39.063.098 | 63 mm | 98 mm |
