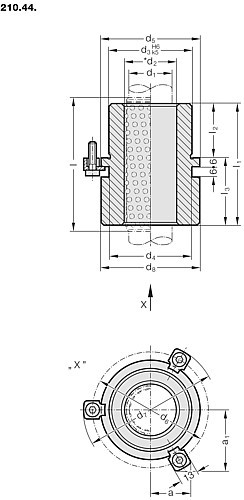

210.44. Vodící pouzdra s osazením, pro kuličkové vedení, ~AFNOR
Materiál:
Nástrojová ocel, kalená 62 ± 2 HRC Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený. Upozornění:
Na zajištění se používají 3 držáčky, od Ø d1 = 38 mm 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 - držáčky včetně šroubků s válcovou hlavou dle DIN 6912, hlavy Ø 13).
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Výpočet kuličkového vedení na konci kapitoly D.

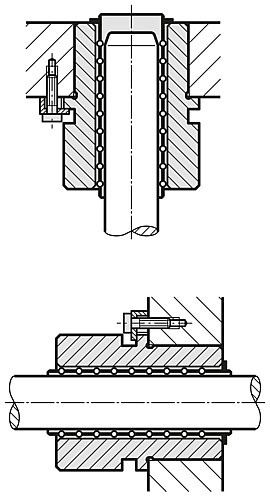

↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D. Toleranční pole:
žluté = .10
zelené = .20
červené = .30
Nástrojová ocel, kalená 62 ± 2 HRC Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený. Upozornění:
Na zajištění se používají 3 držáčky, od Ø d1 = 38 mm 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 - držáčky včetně šroubků s válcovou hlavou dle DIN 6912, hlavy Ø 13).
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Výpočet kuličkového vedení na konci kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D. Toleranční pole:
žluté = .10
zelené = .20
červené = .30
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 87 položky
| Číslo výrobku | Průměr vedení | Klasifikace | Celková délka | |
|---|---|---|---|---|
| 210.44.016.023.10 | 16 mm | žlutá | 55 mm | |
| 210.44.016.023.20 | 16 mm | zelená | 55 mm | |
| 210.44.016.023.30 | 16 mm | cervená | 55 mm | |
| 210.44.016.030.10 | 16 mm | žlutá | 62 mm | |
| 210.44.016.030.20 | 16 mm | zelená | 62 mm | |
| 210.44.016.030.30 | 16 mm | cervená | 62 mm | |
| 210.44.016.038.10 | 16 mm | žlutá | 70 mm | |
| 210.44.016.038.20 | 16 mm | zelená | 70 mm | |
| 210.44.016.038.30 | 16 mm | cervená | 70 mm | |
| 210.44.020.030.10 | 20 mm | žlutá | 66 mm | |
| 210.44.020.030.20 | 20 mm | zelená | 66 mm | |
| 210.44.020.030.30 | 20 mm | cervená | 66 mm | |
| 210.44.020.038.10 | 20 mm | žlutá | 74 mm | |
| 210.44.020.038.20 | 20 mm | zelená | 74 mm | |
| 210.44.020.038.30 | 20 mm | cervená | 74 mm | |
| 210.44.025.023.10 | 25 mm | žlutá | 63 mm | |
| 210.44.025.023.20 | 25 mm | zelená | 63 mm | |
| 210.44.025.023.30 | 25 mm | cervená | 63 mm | |
| 210.44.025.030.10 | 25 mm | žlutá | 70 mm | |
| 210.44.025.030.20 | 25 mm | zelená | 70 mm | |
| 210.44.025.030.30 | 25 mm | cervená | 70 mm | |
| 210.44.025.038.10 | 25 mm | žlutá | 78 mm | |
| 210.44.025.038.20 | 25 mm | zelená | 78 mm | |
| 210.44.025.038.30 | 25 mm | cervená | 78 mm | |
| 210.44.025.048.10 | 25 mm | žlutá | 88 mm | |
| 210.44.025.048.20 | 25 mm | zelená | 88 mm | |
| 210.44.025.048.30 | 25 mm | cervená | 88 mm | |
| 210.44.025.061.10 | 25 mm | žlutá | 101 mm | |
| 210.44.025.061.20 | 25 mm | zelená | 101 mm | |
| 210.44.025.061.30 | 25 mm | cervená | 101 mm | |
| 210.44.032.023.10 | 32 mm | žlutá | 68 mm | |
| 210.44.032.023.20 | 32 mm | zelená | 68 mm | |
| 210.44.032.023.30 | 32 mm | cervená | 68 mm | |
| 210.44.032.030.10 | 32 mm | žlutá | 75 mm | |
| 210.44.032.030.20 | 32 mm | zelená | 75 mm | |
| 210.44.032.030.30 | 32 mm | cervená | 75 mm | |
| 210.44.032.038.10 | 32 mm | žlutá | 83 mm | |
| 210.44.032.038.20 | 32 mm | zelená | 83 mm | |
| 210.44.032.038.30 | 32 mm | cervená | 83 mm | |
| 210.44.032.048.10 | 32 mm | žlutá | 93 mm | |
| 210.44.032.048.20 | 32 mm | zelená | 93 mm | |
| 210.44.032.048.30 | 32 mm | cervená | 93 mm | |
| 210.44.032.061.10 | 32 mm | žlutá | 106 mm | |
| 210.44.032.061.20 | 32 mm | zelená | 106 mm | |
| 210.44.032.061.30 | 32 mm | cervená | 106 mm | |
| 210.44.032.078.10 | 32 mm | žlutá | 123 mm | |
| 210.44.032.078.20 | 32 mm | zelená | 123 mm | |
| 210.44.032.078.30 | 32 mm | cervená | 123 mm | |
| 210.44.040.030.10 | 40 mm | žlutá | 80 mm | |
| 210.44.040.030.20 | 40 mm | zelená | 80 mm | |
| 210.44.040.030.30 | 40 mm | cervená | 80 mm | |
| 210.44.040.038.10 | 40 mm | žlutá | 88 mm | |
| 210.44.040.038.20 | 40 mm | zelená | 88 mm | |
| 210.44.040.038.30 | 40 mm | cervená | 88 mm | |
| 210.44.040.048.10 | 40 mm | žlutá | 98 mm | |
| 210.44.040.048.20 | 40 mm | zelená | 98 mm | |
| 210.44.040.048.30 | 40 mm | cervená | 98 mm | |
| 210.44.040.061.10 | 40 mm | žlutá | 111 mm | |
| 210.44.040.061.20 | 40 mm | zelená | 111 mm | |
| 210.44.040.061.30 | 40 mm | cervená | 111 mm | |
| 210.44.040.078.10 | 40 mm | žlutá | 128 mm | |
| 210.44.040.078.20 | 40 mm | zelená | 128 mm | |
| 210.44.040.078.30 | 40 mm | cervená | 128 mm | |
| 210.44.040.098.10 | 40 mm | žlutá | 148 mm | |
| 210.44.040.098.20 | 40 mm | zelená | 148 mm | |
| 210.44.040.098.30 | 40 mm | cervená | 148 mm | |
| 210.44.050.038.10 | 50 mm | žlutá | 101 mm | |
| 210.44.050.038.20 | 50 mm | zelená | 101 mm | |
| 210.44.050.038.30 | 50 mm | cervená | 101 mm | |
| 210.44.050.048.10 | 50 mm | žlutá | 111 mm | |
| 210.44.050.048.20 | 50 mm | zelená | 111 mm | |
| 210.44.050.048.30 | 50 mm | cervená | 111 mm | |
| 210.44.050.061.10 | 50 mm | žlutá | 124 mm | |
| 210.44.050.061.20 | 50 mm | zelená | 124 mm | |
| 210.44.050.061.30 | 50 mm | cervená | 124 mm | |
| 210.44.050.078.10 | 50 mm | žlutá | 141 mm | |
| 210.44.050.078.20 | 50 mm | zelená | 141 mm | |
| 210.44.050.078.30 | 50 mm | cervená | 141 mm | |
| 210.44.050.098.10 | 50 mm | žlutá | 161 mm | |
| 210.44.050.098.20 | 50 mm | zelená | 161 mm | |
| 210.44.050.098.30 | 50 mm | cervená | 161 mm | |
| 210.44.063.098.10 | 63 mm | žlutá | 161 mm | |
| 210.44.063.098.20 | 63 mm | zelená | 161 mm | |
| 210.44.063.098.30 | 63 mm | cervená | 161 mm | |
| 210.44.063.123.10 | 63 mm | žlutá | 186 mm | |
| 210.44.063.123.20 | 63 mm | zelená | 186 mm | |
| 210.44.063.123.30 | 63 mm | cervená | 186 mm |
