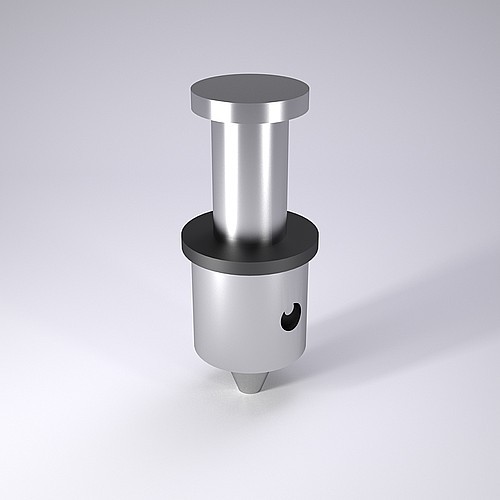

2276. Jednotka s hledáčkem dle normy Mercedes-Benz
Popis:
Orientační jednotka slouží k přesnému snímání plechového dílu.
Existuje ve 2 konstrukčních velikostech.
Orientační jednotku 10 (2276.1) lze použít pro otvory průměru 5-10 mm, a je možné ji objednat jako hotový díl s d=9,8 mm.
Orientační jednotku 16 (2276.2.) lze použít pro průměry > 10 mm až do max. 16 mm, a je možné ji objednat jako polotovar s d=15,8 mm.
Menší průměry musí být před výrobou nástroje přibroušeny. Materiál:
Pouzdro: 1.3505
Tvrdost 58 ± 2 HRC
Hledáček: 1.2550
Tvrdost 50 ± 2 HRC Provedení:

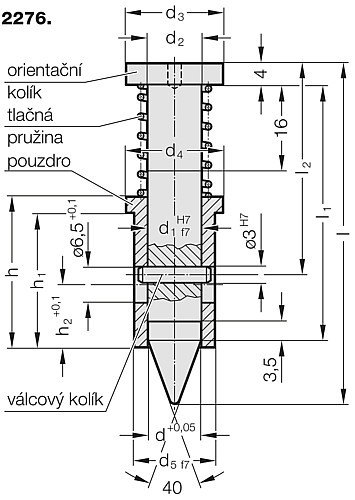

Složení jednotky s hledáčkem:
hledáček , pouzdro, tlačná pružina, válcový kolík.
Orientační jednotka slouží k přesnému snímání plechového dílu.
Existuje ve 2 konstrukčních velikostech.
Orientační jednotku 10 (2276.1) lze použít pro otvory průměru 5-10 mm, a je možné ji objednat jako hotový díl s d=9,8 mm.
Orientační jednotku 16 (2276.2.) lze použít pro průměry > 10 mm až do max. 16 mm, a je možné ji objednat jako polotovar s d=15,8 mm.
Menší průměry musí být před výrobou nástroje přibroušeny. Materiál:
Pouzdro: 1.3505
Tvrdost 58 ± 2 HRC
Hledáček: 1.2550
Tvrdost 50 ± 2 HRC Provedení:
Složení jednotky s hledáčkem:
hledáček , pouzdro, tlačná pružina, válcový kolík.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 2 položky
| Číslo výrobku | Jmenovitý průměr | Délka celk. | |
|---|---|---|---|
| 2276.1.A.0980 | 10 mm | 63.2 mm | |
| 2276.2.B.1580 | 16 mm | 72.5 mm |
