2478.25.00090. Vysokozdvižné zařízení se sloupkovým vedením
Popis:
Možnost regulace plnicího tlaku a uspořádání spojení přes dno válcové trubky. Pro upevnění vedení pásky na lištu vysokozdvižného zařízení musí být použity určené závity. Doporučujeme instalovat vedení pásky o maximální šířce materiálu +0,4 mm (0,2 mm na každé straně), (pohled X). Při použití několika vysokozdvižných zařízení by měla být spojena kolíky pouze jedna jednotka za kus, aby se zamezilo přílišné regulaci. Upozornění:
Vysokozdvižné zařízení je vybaveno plynovou pružinou typu 2482.74.00090, která není při opotřebení opravitelná a musí tak být kompletně vyměněna.
Počáteční síla pružiny: 90 daN
tlakové médium: dusík – N2
max. plnící tlak: 180 barů
min. plnící tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 40 až 100 (při 20 °C)

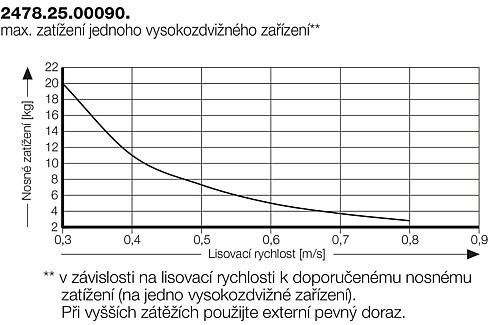

Max. rychlost pístní tyče: viz diagramy
max. užitkový zdvih: 95%
Stanovení pružinových sil viz nákres v kapitole F - 2482.74.
Možnost regulace plnicího tlaku a uspořádání spojení přes dno válcové trubky. Pro upevnění vedení pásky na lištu vysokozdvižného zařízení musí být použity určené závity. Doporučujeme instalovat vedení pásky o maximální šířce materiálu +0,4 mm (0,2 mm na každé straně), (pohled X). Při použití několika vysokozdvižných zařízení by měla být spojena kolíky pouze jedna jednotka za kus, aby se zamezilo přílišné regulaci. Upozornění:
Vysokozdvižné zařízení je vybaveno plynovou pružinou typu 2482.74.00090, která není při opotřebení opravitelná a musí tak být kompletně vyměněna.
Počáteční síla pružiny: 90 daN
tlakové médium: dusík – N2
max. plnící tlak: 180 barů
min. plnící tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 40 až 100 (při 20 °C)
Max. rychlost pístní tyče: viz diagramy
max. užitkový zdvih: 95%
Stanovení pružinových sil viz nákres v kapitole F - 2482.74.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 8 položky
| Číslo výrobku | Max. zdvih | SA | Výška | Délka základní desky | Délka traverzy | |
|---|---|---|---|---|---|---|
| 2478.25.00090.025 | 23 mm | 24 | 64 mm | 160 mm | 115 mm | |
| 2478.25.00090.038 | 36 mm | 37 | 77 mm | 160 mm | 160 mm | |
| 2478.25.00090.050 | 48 mm | 49 | 89 mm | 160 mm | 160 mm | |
| 2478.25.00090.063 | 61.5 mm | 62 | 102.5 mm | 160 mm | 160 mm | |
| 2478.25.00090.080 | 78 mm | 79 | 119 mm | 160 mm | 160 mm | |
| 2478.25.00090.100 | 98 mm | 99 | 139 mm | 160 mm | 160 mm | |
| 2478.25.00090.125 | 123 mm | 124 | 164 mm | 160 mm | 160 mm | |
| 2478.25.00090.150 | 148 mm | 149 | 189 mm | 160 mm | 160 mm |
