2478.25.00200. Vysokozdvižné zařízení se sloupkovým vedením
Popis:

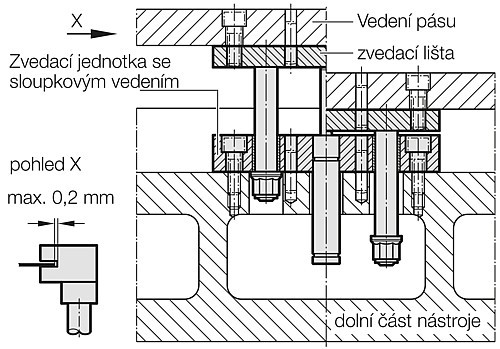

Možnost regulace plnicího tlaku a uspořádání spojení přes dno válcové trubky. Pro upevnění vedení pásky na lištu vysokozdvižného zařízení musí být použity určené závity. Doporučujeme instalovat vedení pásky o maximální šířce materiálu +0,4 mm (0,2 mm na každé straně), (pohled X). Při použití několika vysokozdvižných zařízení by měla být spojena kolíky pouze jedna jednotka za kus, aby se zamezilo přílišné regulaci. Upozornění:
Vysokozdvižné zařízení je vybaveno plynovou pružinou typu 2480.21.00200.
Počáteční síla pružiny: 200 daN
tlakové médium: dusík – N2
max. plnící tlak: 180 barů
min. plnící tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 80 až 100 (při 20 °C)

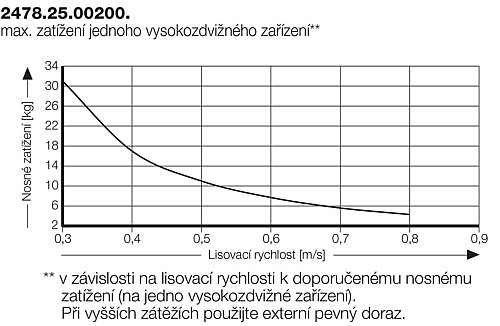

Max. rychlost pístní tyče: viz diagramy
max. užitkový zdvih: 95%
Objednací č. pro sadu náhradních dílů: 2480.21.00150
Stanovení pružinových sil viz nákres v kapitole F - 2480.21.
Možnost regulace plnicího tlaku a uspořádání spojení přes dno válcové trubky. Pro upevnění vedení pásky na lištu vysokozdvižného zařízení musí být použity určené závity. Doporučujeme instalovat vedení pásky o maximální šířce materiálu +0,4 mm (0,2 mm na každé straně), (pohled X). Při použití několika vysokozdvižných zařízení by měla být spojena kolíky pouze jedna jednotka za kus, aby se zamezilo přílišné regulaci. Upozornění:
Vysokozdvižné zařízení je vybaveno plynovou pružinou typu 2480.21.00200.
Počáteční síla pružiny: 200 daN
tlakové médium: dusík – N2
max. plnící tlak: 180 barů
min. plnící tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 80 až 100 (při 20 °C)
Max. rychlost pístní tyče: viz diagramy
max. užitkový zdvih: 95%
Objednací č. pro sadu náhradních dílů: 2480.21.00150
Stanovení pružinových sil viz nákres v kapitole F - 2480.21.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 10 položky
| Číslo výrobku | S | SA | |
|---|---|---|---|
| 2478.25.00200.025 | 23 mm | 24 | |
| 2478.25.00200.038 | 36 mm | 37 | |
| 2478.25.00200.050 | 48 mm | 49 | |
| 2478.25.00200.063 | 61.5 mm | 62 | |
| 2478.25.00200.080 | 78 mm | 79 | |
| 2478.25.00200.100 | 98 mm | 99 | |
| 2478.25.00200.125 | 123 mm | 124 | |
| 2478.25.00200.150 | 148 mm | 149 | |
| 2478.25.00200.175 | 173 mm | 174 | |
| 2478.25.00200.200 | 198 mm | 199 |
