2480.25. Plynové pružiny malé rozměry malé síly pružin

2480.25. Plynové pružiny malé rozměry malé síly pružin

Popis:
Rozsahy síly plynových pružin 50-100-150-200 daN jsou barevně označeny.

Z hlediska konstrukce jsou všechny pružiny rozměrově stejné. Počáteční síla pružin je odvozena od plnícího tlaku, a je barevně odlišena.
Při doplňování plynu nebo při opravách je nutné to mít na zřeteli.

Upozornění:
Objednací č. pro sadu náhradních dílů: 2480.15.00150
(délka zdvihu 10 a 13 není opravitelná)

tlakové médium: dusík – N2
max. plnící tlak: 180 barů
min. plnící tlak: 20 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 80-100 (při 20 °C)
Max. rychlost pístní tyče: 1,8 m/s

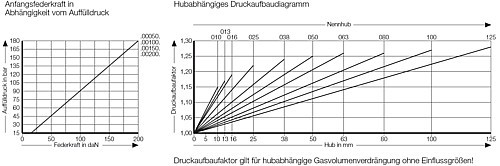

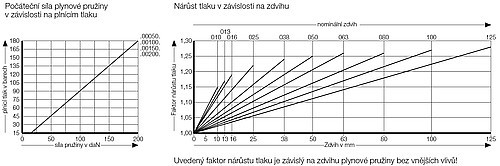

Stanovení síl pružin viz diagramy

Na přání zákazníka dodatelné také nenaplněné, Objednací císlo 2480.25.00000...., barva: černá

Číslo výrobku: 2480-25-
Objednací číslo
Síla pružiny, začátek
Max. zdvih
HUB
Délka
Průměr pístnice
12 mm Resetovat
Průměr válcové trubky, plynová pružina
32 mm Resetovat
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 50 položky
Číslo výrobku Síla pružiny, začátek Max. zdvih HUB Délka Průměr pístnice Průměr válcové trubky, plynová pružina
2480.25.00000.010 0 10 mm 11 70 mm 12 mm 32 mm
2480.25.00000.013 0 12.7 mm 13 75.4 mm 12 mm 32 mm
2480.25.00000.016 0 16 mm 17 82 mm 12 mm 32 mm
2480.25.00000.025 0 25 mm 26 100 mm 12 mm 32 mm
2480.25.00000.038 0 38 mm 39 126 mm 12 mm 32 mm
2480.25.00000.050 0 50 mm 51 150 mm 12 mm 32 mm
2480.25.00000.063 0 63.5 mm 64 177 mm 12 mm 32 mm
2480.25.00000.080 0 80 mm 81 210 mm 12 mm 32 mm
2480.25.00000.100 0 100 mm 101 250 mm 12 mm 32 mm
2480.25.00000.125 0 125 mm 126 300 mm 12 mm 32 mm
2480.25.00050.010 50 10 mm 11 70 mm 12 mm 32 mm
2480.25.00050.013 50 12.7 mm 13 75.4 mm 12 mm 32 mm
2480.25.00050.016 50 16 mm 17 82 mm 12 mm 32 mm
2480.25.00050.025 50 25 mm 26 100 mm 12 mm 32 mm
2480.25.00050.038 50 38 mm 39 126 mm 12 mm 32 mm
2480.25.00050.050 50 50 mm 51 150 mm 12 mm 32 mm
2480.25.00050.063 50 63.5 mm 64 177 mm 12 mm 32 mm
2480.25.00050.080 50 80 mm 81 210 mm 12 mm 32 mm
2480.25.00050.100 50 100 mm 101 250 mm 12 mm 32 mm
2480.25.00050.125 50 125 mm 126 300 mm 12 mm 32 mm
2480.25.00100.010 100 10 mm 11 70 mm 12 mm 32 mm
2480.25.00100.013 100 12.7 mm 13 75.4 mm 12 mm 32 mm
2480.25.00100.016 100 16 mm 17 82 mm 12 mm 32 mm
2480.25.00100.025 100 25 mm 26 100 mm 12 mm 32 mm
2480.25.00100.038 100 38 mm 39 126 mm 12 mm 32 mm
2480.25.00100.050 100 50 mm 51 150 mm 12 mm 32 mm
2480.25.00100.063 100 63.5 mm 64 177 mm 12 mm 32 mm
2480.25.00100.080 100 80 mm 81 210 mm 12 mm 32 mm
2480.25.00100.100 100 100 mm 101 250 mm 12 mm 32 mm
2480.25.00100.125 100 125 mm 126 300 mm 12 mm 32 mm
2480.25.00150.010 150 10 mm 11 70 mm 12 mm 32 mm
2480.25.00150.013 150 12.7 mm 13 75.4 mm 12 mm 32 mm
2480.25.00150.016 150 16 mm 17 82 mm 12 mm 32 mm
2480.25.00150.025 150 25 mm 26 100 mm 12 mm 32 mm
2480.25.00150.038 150 38 mm 39 126 mm 12 mm 32 mm
2480.25.00150.050 150 50 mm 51 150 mm 12 mm 32 mm
2480.25.00150.063 150 63.5 mm 64 177 mm 12 mm 32 mm
2480.25.00150.080 150 80 mm 81 210 mm 12 mm 32 mm
2480.25.00150.100 150 100 mm 101 250 mm 12 mm 32 mm
2480.25.00150.125 150 125 mm 126 300 mm 12 mm 32 mm
2480.25.00200.010 200 10 mm 11 70 mm 12 mm 32 mm
2480.25.00200.013 200 12.7 mm 13 75.4 mm 12 mm 32 mm
2480.25.00200.016 200 16 mm 17 82 mm 12 mm 32 mm
2480.25.00200.025 200 25 mm 26 100 mm 12 mm 32 mm
2480.25.00200.038 200 38 mm 39 126 mm 12 mm 32 mm
2480.25.00200.050 200 50 mm 51 150 mm 12 mm 32 mm
2480.25.00200.063 200 63.5 mm 64 177 mm 12 mm 32 mm
2480.25.00200.080 200 80 mm 81 210 mm 12 mm 32 mm
2480.25.00200.100 200 100 mm 101 250 mm 12 mm 32 mm
2480.25.00200.125 200 125 mm 126 300 mm 12 mm 32 mm
