2024.96. Führungseinheit mit Mittenbundbefestigung MILLION GUIDE
Beschreibung:
FIBRO-Führungseinheiten Million Guide werden überall dort eingesetzt, wo hohe Steifigkeit, Stabilität und Führungsgenauigkeit erforderlich sind.
Durch die große Auflagefläche der Nadelrollen sind diese Eigenschaften gewährleistet.
Für Hubgeschwindigkeiten bis 50m/min und Einsatztemperaturen bis 80°C. Werkstoff:
Nadelrollenkäfige: Kunststoff
Nadelrollen: Stahl, gehärtet
Führungsbuchsen: legierter Werkzeugstahl, gehärtet, 60 ± 2 HRC
Führungssäule: legierter Werkzeugstahl, gehärtet, 60 ± 2 HRC
Scheibe: Stahl Ausführung:

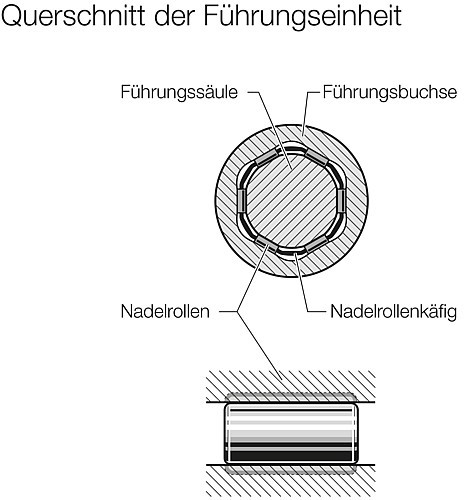

Die Führungseinheit besteht aus gepaarter Führungssäule und -buchsen und Nadelrollenkäfigen.
Führungssäule und -buchsen sind bei
Ø 16 mit 4 Laufflächen
Ø 12, Ø 20 - Ø 30 mit 6 Laufflächen
ausgeführt. Hinweis:
Einbau der Führungseinheit nach Montageanleitung!
Führungsbuchse muss eingeklebt werden!
* Aufnahmebohrung
Nur der Nadelrollenkäfig ist als Ersatzteil möglich.
Bestell-Nummer für Ersatzteil Nadelrollenkäfig siehe Tabelle.
FIBRO-Führungseinheiten Million Guide werden überall dort eingesetzt, wo hohe Steifigkeit, Stabilität und Führungsgenauigkeit erforderlich sind.
Durch die große Auflagefläche der Nadelrollen sind diese Eigenschaften gewährleistet.
Für Hubgeschwindigkeiten bis 50m/min und Einsatztemperaturen bis 80°C. Werkstoff:
Nadelrollenkäfige: Kunststoff
Nadelrollen: Stahl, gehärtet
Führungsbuchsen: legierter Werkzeugstahl, gehärtet, 60 ± 2 HRC
Führungssäule: legierter Werkzeugstahl, gehärtet, 60 ± 2 HRC
Scheibe: Stahl Ausführung:
Die Führungseinheit besteht aus gepaarter Führungssäule und -buchsen und Nadelrollenkäfigen.
Führungssäule und -buchsen sind bei
Ø 16 mit 4 Laufflächen
Ø 12, Ø 20 - Ø 30 mit 6 Laufflächen
ausgeführt. Hinweis:
Einbau der Führungseinheit nach Montageanleitung!
Führungsbuchse muss eingeklebt werden!
* Aufnahmebohrung
Nur der Nadelrollenkäfig ist als Ersatzteil möglich.
Bestell-Nummer für Ersatzteil Nadelrollenkäfig siehe Tabelle.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 50 Artikel
| Artikelnummer | Führungsdurchmesser | Länge bis Bund | Länge mit Bund | |
|---|---|---|---|---|
| 2024.96.012.050.040 | 12 mm | 50 | 40 | |
| 2024.96.012.050.050 | 12 mm | 50 | 50 | |
| 2024.96.012.050.060 | 12 mm | 50 | 60 | |
| 2024.96.012.060.040 | 12 mm | 60 | 40 | |
| 2024.96.012.060.050 | 12 mm | 60 | 50 | |
| 2024.96.012.060.060 | 12 mm | 60 | 60 | |
| 2024.96.012.070.040 | 12 mm | 70 | 40 | |
| 2024.96.012.070.050 | 12 mm | 70 | 50 | |
| 2024.96.012.070.060 | 12 mm | 70 | 60 | |
| 2024.96.016.070.040 | 16 mm | 70 | 40 | |
| 2024.96.016.070.050 | 16 mm | 70 | 50 | |
| 2024.96.016.070.060 | 16 mm | 70 | 60 | |
| 2024.96.016.080.040 | 16 mm | 80 | 40 | |
| 2024.96.016.080.050 | 16 mm | 80 | 50 | |
| 2024.96.016.080.060 | 16 mm | 80 | 60 | |
| 2024.96.016.080.070 | 16 mm | 80 | 70 | |
| 2024.96.016.090.050 | 16 mm | 90 | 50 | |
| 2024.96.016.090.060 | 16 mm | 90 | 60 | |
| 2024.96.016.090.070 | 16 mm | 90 | 70 | |
| 2024.96.016.090.080 | 16 mm | 90 | 80 | |
| 2024.96.020.080.050 | 20 mm | 80 | 50 | |
| 2024.96.020.080.060 | 20 mm | 80 | 60 | |
| 2024.96.020.080.070 | 20 mm | 80 | 70 | |
| 2024.96.020.090.050 | 20 mm | 90 | 50 | |
| 2024.96.020.090.060 | 20 mm | 90 | 60 | |
| 2024.96.020.090.070 | 20 mm | 90 | 70 | |
| 2024.96.020.090.080 | 20 mm | 90 | 80 | |
| 2024.96.020.100.060 | 20 mm | 100 | 60 | |
| 2024.96.020.100.070 | 20 mm | 100 | 70 | |
| 2024.96.020.100.080 | 20 mm | 100 | 80 | |
| 2024.96.020.100.090 | 20 mm | 100 | 90 | |
| 2024.96.025.090.060 | 25 mm | 90 | 60 | |
| 2024.96.025.090.070 | 25 mm | 90 | 70 | |
| 2024.96.025.090.080 | 25 mm | 90 | 80 | |
| 2024.96.025.100.060 | 25 mm | 100 | 60 | |
| 2024.96.025.100.070 | 25 mm | 100 | 70 | |
| 2024.96.025.100.080 | 25 mm | 100 | 80 | |
| 2024.96.025.100.090 | 25 mm | 100 | 90 | |
| 2024.96.025.110.070 | 25 mm | 110 | 70 | |
| 2024.96.025.110.080 | 25 mm | 110 | 80 | |
| 2024.96.025.110.090 | 25 mm | 110 | 90 | |
| 2024.96.028.090.070 | 28 mm | 90 | 70 | |
| 2024.96.028.090.080 | 28 mm | 90 | 80 | |
| 2024.96.028.090.090 | 28 mm | 90 | 90 | |
| 2024.96.028.100.070 | 28 mm | 100 | 70 | |
| 2024.96.028.100.080 | 28 mm | 100 | 80 | |
| 2024.96.028.100.090 | 28 mm | 100 | 90 | |
| 2024.96.028.110.070 | 28 mm | 110 | 70 | |
| 2024.96.028.110.080 | 28 mm | 110 | 80 | |
| 2024.96.028.110.090 | 28 mm | 110 | 90 |
