2276. Suchereinheit nach Mercedes-Benz Norm
Beschreibung:
Die Suchereinheit dient zur genauen Blechteilaufnahme.
Es gibt 2 Baugrößen.
Suchereinheit 10 (2276.1) kann für einen Lochdurchmesser von 5 - 10 mm verwendet werden und ist als Fertigteil mit d = 9,8 mm zu beziehen.
Suchereinheit 16 (2276.2.) wird für Durchmesser > 10 bis max. 16 mm eingesetzt und ist als Fertigteil mit d = 15,8 mm zu beziehen.
Kleinere Durchmesser müssen vom Werkzeugbau angeschliffen werden. Werkstoff:
Hülse: 1.3505
Härte 58 ± 2 HRC
Suchstift: 1.2550
Härte 50 ± 2 HRC Ausführung:

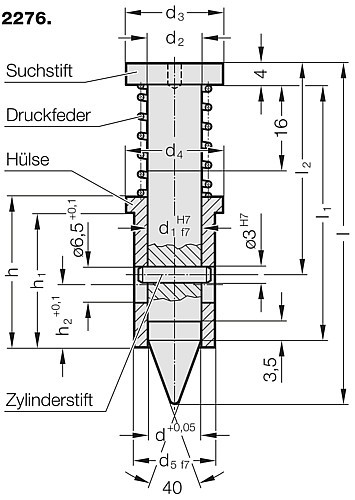

Die Suchereinheit besteht aus:
Suchstift, Hülse, Druckfeder, Zylinderstift.
Die Suchereinheit dient zur genauen Blechteilaufnahme.
Es gibt 2 Baugrößen.
Suchereinheit 10 (2276.1) kann für einen Lochdurchmesser von 5 - 10 mm verwendet werden und ist als Fertigteil mit d = 9,8 mm zu beziehen.
Suchereinheit 16 (2276.2.) wird für Durchmesser > 10 bis max. 16 mm eingesetzt und ist als Fertigteil mit d = 15,8 mm zu beziehen.
Kleinere Durchmesser müssen vom Werkzeugbau angeschliffen werden. Werkstoff:
Hülse: 1.3505
Härte 58 ± 2 HRC
Suchstift: 1.2550
Härte 50 ± 2 HRC Ausführung:
Die Suchereinheit besteht aus:
Suchstift, Hülse, Druckfeder, Zylinderstift.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 2 Artikel
| Artikelnummer | Nenndurchmesser | Länge ges. | |
|---|---|---|---|
| 2276.1.A.0980 | 10 mm | 63.2 mm | |
| 2276.2.B.1580 | 16 mm | 72.5 mm |
