241.02. Schraubendruckfeder mit rundem Drahtquerschnitt
Werkstoff:
Patentiert gezogener Federstahldraht Klasse C nach DIN 17223 Bl. 1.
Für hochbeanspruchte Federn, auch für schwingende Beanspruchung. Ausführung:
Fertigungstoleranzen nach DIN 2095, Gütegrad 2, gesetzt, oberflächenverfestigt durch Kugelstrahlen, geölt.
Endwindungen angelegt und geschliffen. Hinweis:
Max. Arbeitstemperatur 100 °C.
Alle Abmessungen sind jeweils auch in einer Stranglänge von 500 mm zum Selbstlängen lieferbar. Die Bestell-Nummer wird dann noch mit `500` ergänzt (z.B. 241.02.11.040.500).

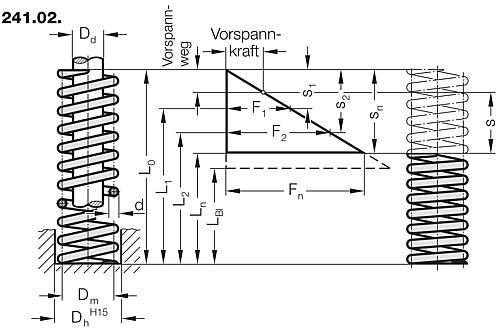

Dh = Hülsendurchmesser
Dm = Mittlerer Windungsdurchmesser
Dd = Dorndurchmesser
d = Drahtdurchmesser
L0 = Länge der unbelasteten Feder
L1...Ln = Längen der belasteten Feder zugeordnet den Federkräften F1...Fn
R = Federrate [N/mm]
LBl = Blocklänge der Feder (Windung aneinander)
F1...Fn = Federkräfte [N], zugeordnet den Federlängen L1...Ln
s1...sn = Federwege zugeordnet den Federkräften F1...Fn
if = Anzahl der federnden Windungen
s = Arbeitsweg (Hub) = Differenz zweier Federwege bzw. Federlängen
Patentiert gezogener Federstahldraht Klasse C nach DIN 17223 Bl. 1.
Für hochbeanspruchte Federn, auch für schwingende Beanspruchung. Ausführung:
Fertigungstoleranzen nach DIN 2095, Gütegrad 2, gesetzt, oberflächenverfestigt durch Kugelstrahlen, geölt.
Endwindungen angelegt und geschliffen. Hinweis:
Max. Arbeitstemperatur 100 °C.
Alle Abmessungen sind jeweils auch in einer Stranglänge von 500 mm zum Selbstlängen lieferbar. Die Bestell-Nummer wird dann noch mit `500` ergänzt (z.B. 241.02.11.040.500).
Dh = Hülsendurchmesser
Dm = Mittlerer Windungsdurchmesser
Dd = Dorndurchmesser
d = Drahtdurchmesser
L0 = Länge der unbelasteten Feder
L1...Ln = Längen der belasteten Feder zugeordnet den Federkräften F1...Fn
R = Federrate [N/mm]
LBl = Blocklänge der Feder (Windung aneinander)
F1...Fn = Federkräfte [N], zugeordnet den Federlängen L1...Ln
s1...sn = Federwege zugeordnet den Federkräften F1...Fn
if = Anzahl der federnden Windungen
s = Arbeitsweg (Hub) = Differenz zweier Federwege bzw. Federlängen
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 29 Artikel
| Artikelnummer | Hülsendurchmesser | Dorndurchmesser | Länge der unbelasteten Feder | Federrate N/mm | |
|---|---|---|---|---|---|
| 241.02.11.040 | 11 mm | 6.5 mm | 40 mm | 8.08 N | |
| 241.02.13.055 | 13 mm | 8.5 mm | 55 mm | 3.8 N | |
| 241.02.15.040 | 15 mm | 9.5 mm | 40 mm | 11.93 N | |
| 241.02.15.050 | 15 mm | 9.5 mm | 50 mm | 10 N | |
| 241.02.16.040 | 16 mm | 10.5 mm | 40 mm | 11 N | |
| 241.02.18.085 | 18 mm | 12 mm | 85 mm | 5.92 N | |
| 241.02.19.045 | 19 mm | 11 mm | 45 mm | 35 N | |
| 241.02.19.050 | 19 mm | 11 mm | 50 mm | 30 N | |
| 241.02.19.083 | 19.5 mm | 9 mm | 83 mm | 75 N | |
| 241.02.20.035 | 20.5 mm | 10 mm | 35 mm | 170 N | |
| 241.02.20.090 | 20.5 mm | 9 mm | 90 mm | 97.8 N | |
| 241.02.21.035 | 21 mm | 13.5 mm | 35 mm | 13.32 N | |
| 241.02.21.040 | 21 mm | 12 mm | 40 mm | 32.1 N | |
| 241.02.22.040 | 22.5 mm | 12 mm | 40 mm | 105.5 N | |
| 241.02.22.095 | 22 mm | 14.5 mm | 95 mm | 4.1 N | |
| 241.02.23.045 | 23 mm | 14.5 mm | 45 mm | 25.7 N | |
| 241.02.23.050 | 23 mm | 12.5 mm | 50 mm | 74.3 N | |
| 241.02.26.024 | 26.5 mm | 16 mm | 24 mm | 133.2 N | |
| 241.02.30.070 | 30 mm | 13 mm | 70 mm | 341 N | |
| 241.02.32.070 | 32 mm | 21 mm | 70 mm | 24.2 N | |
| 241.02.32.150 | 32 mm | 16 mm | 150 mm | 103.6 N | |
| 241.02.34.125 | 34 mm | 19 mm | 125 mm | 67.2 N | |
| 241.02.44.130 | 44 mm | 25 mm | 130 mm | 108.2 N | |
| 241.02.44.200 | 44 mm | 25 mm | 200 mm | 61.8 N | |
| 241.02.48.067 | 48 mm | 25 mm | 67 mm | 640 N | |
| 241.02.49.050 | 49 mm | 29 mm | 50 mm | 337 N | |
| 241.02.55.200 | 55 mm | 30 mm | 200 mm | 157 N | |
| 241.02.58.050 | 58 mm | 39 mm | 50 mm | 151.2 N | |
| 241.02.63.180 | 63 mm | 38 mm | 180 mm | 121 N |
