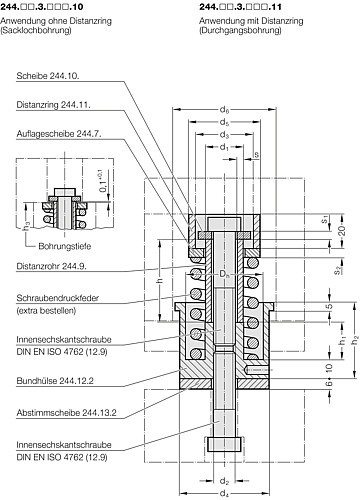

244.xx.3.xxx.10 Feder- und Distanzeinheit für Schraubendruckfeder, niedrige Bauhöhe, ohne Distanzring
Beschreibung:
Die vorgespannte Feder- und Distanzeinheit vereinigt die Funktion der Federung und Distanzierung entgegen herkömmlicher Einheiten mit zwei Bauräumen in nur einem Bauraum. Die Vorteile liegen somit in der Einsparung des Platzbedarfs und den reduzierten Bearbeitungskosten der Werkzeugaufbauplatten. Das Nachschleifen von Stempeln kann problemlos durch Entnahme der Abstimmscheibe erfolgen. Hinweis:
Schraubendruckfedern extra bestellen, siehe am Anfang des Kapitels F.
Die federnden Bundbolzen werden nach dem Einbau auf gleiches Höhenmaß geschliffen. Beachte:
Nachschliff der Stempel in mm = Nachschliff der Abstimmscheibe. Dadurch bleiben die Federkraft- und Wegverhältnisse exakt immer dieselben.
Sacklochlochbohrungstiefe h3 bzw. Distanzringhöhe so abstimmen, dass die Schraube um ca. 0,1 mm entlastet wird.
Die vorgespannte Feder- und Distanzeinheit vereinigt die Funktion der Federung und Distanzierung entgegen herkömmlicher Einheiten mit zwei Bauräumen in nur einem Bauraum. Die Vorteile liegen somit in der Einsparung des Platzbedarfs und den reduzierten Bearbeitungskosten der Werkzeugaufbauplatten. Das Nachschleifen von Stempeln kann problemlos durch Entnahme der Abstimmscheibe erfolgen. Hinweis:
Schraubendruckfedern extra bestellen, siehe am Anfang des Kapitels F.
Die federnden Bundbolzen werden nach dem Einbau auf gleiches Höhenmaß geschliffen. Beachte:
Nachschliff der Stempel in mm = Nachschliff der Abstimmscheibe. Dadurch bleiben die Federkraft- und Wegverhältnisse exakt immer dieselben.
Sacklochlochbohrungstiefe h3 bzw. Distanzringhöhe so abstimmen, dass die Schraube um ca. 0,1 mm entlastet wird.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 32 Artikel
| Artikelnummer | Federdurchmesser | H | |
|---|---|---|---|
| 244.20.3.027.10 | 20 mm | 27 | |
| 244.20.3.033.10 | 20 mm | 33 | |
| 244.20.3.038.10 | 20 mm | 38 | |
| 244.20.3.044.10 | 20 mm | 44 | |
| 244.20.3.048.10 | 20 mm | 48 | |
| 244.20.3.061.10 | 20 mm | 61 | |
| 244.20.3.072.10 | 20 mm | 72 | |
| 244.20.3.080.10 | 20 mm | 80 | |
| 244.25.3.027.10 | 25 mm | 27 | |
| 244.25.3.033.10 | 25 mm | 33 | |
| 244.25.3.038.10 | 25 mm | 38 | |
| 244.25.3.044.10 | 25 mm | 44 | |
| 244.25.3.048.10 | 25 mm | 48 | |
| 244.25.3.061.10 | 25 mm | 61 | |
| 244.25.3.072.10 | 25 mm | 72 | |
| 244.25.3.080.10 | 25 mm | 80 | |
| 244.32.3.027.10 | 32 mm | 27 | |
| 244.32.3.033.10 | 32 mm | 33 | |
| 244.32.3.038.10 | 32 mm | 38 | |
| 244.32.3.044.10 | 32 mm | 44 | |
| 244.32.3.048.10 | 32 mm | 48 | |
| 244.32.3.061.10 | 32 mm | 61 | |
| 244.32.3.072.10 | 32 mm | 72 | |
| 244.32.3.080.10 | 32 mm | 80 | |
| 244.40.3.027.10 | 40 mm | 27 | |
| 244.40.3.033.10 | 40 mm | 33 | |
| 244.40.3.038.10 | 40 mm | 38 | |
| 244.40.3.044.10 | 40 mm | 44 | |
| 244.40.3.048.10 | 40 mm | 48 | |
| 244.40.3.061.10 | 40 mm | 61 | |
| 244.40.3.072.10 | 40 mm | 72 | |
| 244.40.3.080.10 | 40 mm | 80 |
