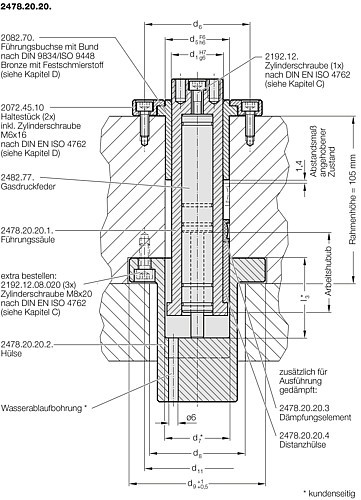

2478.20.20. Anhebeeinheit (ungedämpft/gedämpft) nach Mercedes-Benz
Hinweis:
Rahmenhöhe = 105 mm
Je nach Rahmenhöhe und Einbauart der Hülse 2478.20.20.2. (l3 - Senkung im Rahmen oder Aussparung im Guss) variiert die Senkungstiefe zur Bestimmung des Anhebeweges.
Größe 2* - Ausführung, gedämpft
maximaler Anhebeweg 66 mm
Anhebeweg 66 mm; Distanzhöhe 0 mm
Anhebeweg 30 mm; Distanzhöhe 36 mm
Größe 3* - Ausführung, gedämpft
maximaler Anhebeweg 80 mm
Anhebeweg 80 mm; Distanzhöhe 47mm
Anhebeweg 70 mm; Distanzhöhe 57 mm
Zur Einhaltung des Abstandsmaßes 1,4 mm im angehobenen Zustand (Dämpfungselement zu Führungsbuchse) ist eine Distanzhülse zwischen Dämpfungselement und Führungssäulenbund einzusetzen.
* Die Distanzhöhe wird kundenseitig abgestimmt. (Lieferlänge 61 mm)
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 3 Artikel
| Artikelnummer | Grösse | Federkraft nominal | Führungsdurchmesser | |
|---|---|---|---|---|
| 2478.20.20.01 | 1 mm | 90 | 32 mm | |
| 2478.20.20.02 | 2 mm | 90 | 32 mm | |
| 2478.20.20.03 | 3 mm | 90 | 32 mm |
