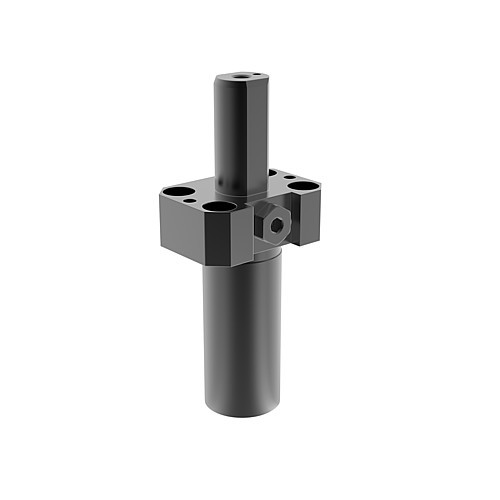

2478.30._.3 Abstreifer
Beschreibung:
Der Abstreifer 2478.30.00170.3 dient zum Abstreifen von Blechteilen nach der Umformoperation (z.B. Abkantfunktionen).
Gasnachfüllung, Reduzierung und Verbundanordnung sind über den Zylinderrohrboden möglich. Hinweis:
Die Abstreifer sind mit einer Gasdruckfeder der Type Power Line 2487.12.00170. ausgerüstet, die bei Verschleiß nicht reparabel ist und somit komplett ausgetauscht werden muss.
Anfangsfederkraft: 170 daN
Druckmedium: Stickstoff - N2
max. Fülldruck: 180 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe / Minute:
ca. 40-100 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
max. Nutzhub: 100%
Ermittlung der Federkräfte siehe Schaubilder.
Der Abstreifer 2478.30.00170.3 dient zum Abstreifen von Blechteilen nach der Umformoperation (z.B. Abkantfunktionen).
Gasnachfüllung, Reduzierung und Verbundanordnung sind über den Zylinderrohrboden möglich. Hinweis:
Die Abstreifer sind mit einer Gasdruckfeder der Type Power Line 2487.12.00170. ausgerüstet, die bei Verschleiß nicht reparabel ist und somit komplett ausgetauscht werden muss.
Anfangsfederkraft: 170 daN
Druckmedium: Stickstoff - N2
max. Fülldruck: 180 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe / Minute:
ca. 40-100 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
max. Nutzhub: 100%
Ermittlung der Federkräfte siehe Schaubilder.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 6 Artikel
| Artikelnummer | Federkraft Anfang | HUB | Länge | |
|---|---|---|---|---|
| 2478.30.00170.025.3 | 170 daN | 26 | 112 mm | |
| 2478.30.00170.038.3 | 170 daN | 39 | 138 mm | |
| 2478.30.00170.050.3 | 170 daN | 51 | 162 mm | |
| 2478.30.00170.080.3 | 170 daN | 81 | 225 mm | |
| 2478.30.00170.100.3 | 170 daN | 101 | 265 mm | |
| 2478.30.00170.125.3 | 170 daN | 126 | 315 mm |
