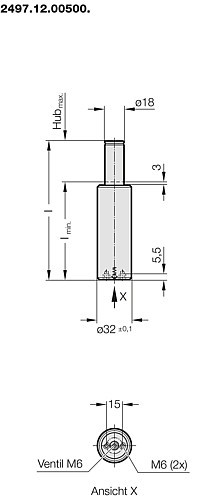

2497.12.00500. Gasdruckfeder CX - Compact xtreme
Neue Generation verfügbar - siehe Produktalternativen
Hinweis:

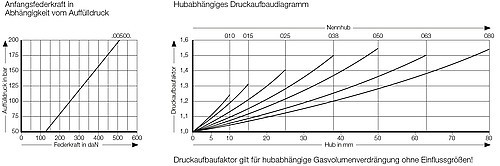

Anfangsfederkraft bei 200 bar ist 500 daN
Bestell-Nummer für Ersatzteilsatz: 2497.12.00500
Für Hublängen über 25 mm sollten die Gasdruckfedern im Werkzeug mit den Gewindebohrungen am Boden befestigt werden.
Bei Bodenbefestigung Auflage am gesamten Zylinderrohrboden erforderlich!
Vor Montage der Adapter-Bodenplatte Ventil in Gasdruckfeder entfernen.
Bei auftretenden Vibrationen sind die Befestigungsschrauben entsprechend zu sichern.
Druckmedium: Stickstoff – N2
max. Fülldruck: 200 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 70 bis 200 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
Anfangsfederkraft bei 200 bar ist 500 daN
Bestell-Nummer für Ersatzteilsatz: 2497.12.00500
Für Hublängen über 25 mm sollten die Gasdruckfedern im Werkzeug mit den Gewindebohrungen am Boden befestigt werden.
Bei Bodenbefestigung Auflage am gesamten Zylinderrohrboden erforderlich!
Vor Montage der Adapter-Bodenplatte Ventil in Gasdruckfeder entfernen.
Bei auftretenden Vibrationen sind die Befestigungsschrauben entsprechend zu sichern.
Druckmedium: Stickstoff – N2
max. Fülldruck: 200 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 70 bis 200 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 7 Artikel
| Artikelnummer | Federkraft Anfang | Hub max | HUB | Zylinderrohrdurchmesser | Kolbenstangendurchmesser | Länge | |
|---|---|---|---|---|---|---|---|
| 2497.12.00500.010 | 500 daN | 10 mm | 11 | 32 mm | 18 mm | 75 mm | |
| 2497.12.00500.015 | 500 daN | 15 mm | 16 | 32 mm | 18 mm | 85 mm | |
| 2497.12.00500.025 | 500 daN | 25 mm | 26 | 32 mm | 18 mm | 105 mm | |
| 2497.12.00500.038 | 500 daN | 38 mm | 39 | 32 mm | 18 mm | 130 mm | |
| 2497.12.00500.050 | 500 daN | 50 mm | 51 | 32 mm | 18 mm | 155 mm | |
| 2497.12.00500.063 | 500 daN | 63 mm | 64 | 32 mm | 18 mm | 190 mm | |
| 2497.12.00500.080 | 500 daN | 80 mm | 81 | 32 mm | 18 mm | 225 mm |
