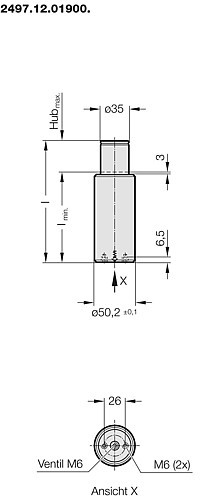

2497.12.01900. Gasdruckfeder CX - Compact xtreme
Neue Generation verfügbar - siehe Produktalternativen
Hinweis:

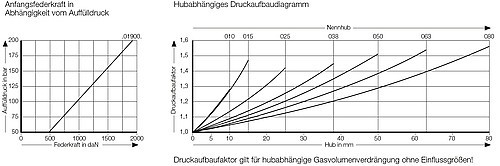

Anfangsfederkraft bei 200 bar ist 1900 daN
Bestell-Nummer für Ersatzteilsatz: 2497.12.01900
Für Hublängen über 25 mm sollten die Gasdruckfedern im Werkzeug mit den Gewindebohrungen am Boden befestigt werden.
Bei Bodenbefestigung Auflage am gesamten Zylinderrohrboden erforderlich!
Vor Montage der Adapter-Bodenplatte Ventil in Gasdruckfeder entfernen.
Bei auftretenden Vibrationen sind die Befestigungsschrauben entsprechend zu sichern.
Druckmedium: Stickstoff – N2
max. Fülldruck: 200 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 50 bis 130 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
Anfangsfederkraft bei 200 bar ist 1900 daN
Bestell-Nummer für Ersatzteilsatz: 2497.12.01900
Für Hublängen über 25 mm sollten die Gasdruckfedern im Werkzeug mit den Gewindebohrungen am Boden befestigt werden.
Bei Bodenbefestigung Auflage am gesamten Zylinderrohrboden erforderlich!
Vor Montage der Adapter-Bodenplatte Ventil in Gasdruckfeder entfernen.
Bei auftretenden Vibrationen sind die Befestigungsschrauben entsprechend zu sichern.
Druckmedium: Stickstoff – N2
max. Fülldruck: 200 bar
min. Fülldruck: 25 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 50 bis 130 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 7 Artikel
| Artikelnummer | Federkraft Anfang | Hub max | HUB | Zylinderrohrdurchmesser | Kolbenstangendurchmesser | Länge | |
|---|---|---|---|---|---|---|---|
| 2497.12.01900.010 | 1900 daN | 10 mm | 11 | 50.2 mm | 35 mm | 80 mm | |
| 2497.12.01900.015 | 1900 daN | 15 mm | 16 | 50.2 mm | 35 mm | 95 mm | |
| 2497.12.01900.025 | 1900 daN | 25 mm | 26 | 50.2 mm | 35 mm | 115 mm | |
| 2497.12.01900.038 | 1900 daN | 38 mm | 39 | 50.2 mm | 35 mm | 150 mm | |
| 2497.12.01900.050 | 1900 daN | 50 mm | 51 | 50.2 mm | 35 mm | 175 mm | |
| 2497.12.01900.063 | 1900 daN | 63 mm | 64 | 50.2 mm | 35 mm | 205 mm | |
| 2497.12.01900.080 | 1900 daN | 80 mm | 81 | 50.2 mm | 35 mm | 245 mm |
