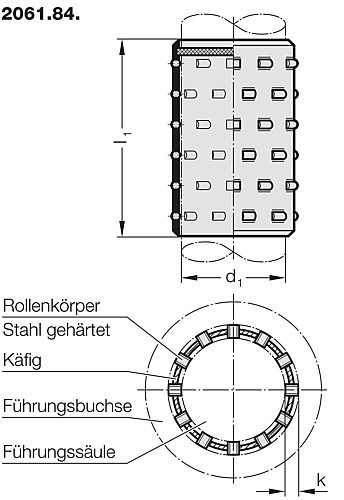

2061.84. Rollenkäfig mit Montagehilfe, Messing
Beschreibung:
Profilrollenkäfige haben eine linienförmige Berührung zur Führungsbuchse und Führungssäule. Diese Voraussetzungen bieten eine mehrfach höhere Belastbarkeit der Einzelrolle gegenüber einer Kugel gleicher Nenngröße. Das Verstemmen der Rollenlagerung wird FIBRO spezifisch ähnlich wie bei Kugelkäfigen ausgeführt. Die Profilrollen sind in axialer Richtung spiralförmig angeordnet. Jede Profilrolle hat somit eine eigene Laufbahn. Werkstoff:
Rollenkäfig: Messing
Rollen: Stahl gehärtet, 100 Cr6, DIN 5402 Hinweis:
Diese Käfigausführung kann bei Montage ohne Fremdhilfe auf die richtige Position gesteckt werden. Der Käfig ist im Aufnahmebereich mit einer Bremsringeinlage ausgestattet. Vorteile sind vor allem bei Säulengestellen mit Mehrfachsäulen zu erreichen.
↗ Vorspannverhältnisse siehe am Anfang des Kapitels D.
Rollenkäfige nur mit Führungssäule rot = .30 und Führungsbuchse gelb = .10 paaren.
Profilrollenkäfige haben eine linienförmige Berührung zur Führungsbuchse und Führungssäule. Diese Voraussetzungen bieten eine mehrfach höhere Belastbarkeit der Einzelrolle gegenüber einer Kugel gleicher Nenngröße. Das Verstemmen der Rollenlagerung wird FIBRO spezifisch ähnlich wie bei Kugelkäfigen ausgeführt. Die Profilrollen sind in axialer Richtung spiralförmig angeordnet. Jede Profilrolle hat somit eine eigene Laufbahn. Werkstoff:
Rollenkäfig: Messing
Rollen: Stahl gehärtet, 100 Cr6, DIN 5402 Hinweis:
Diese Käfigausführung kann bei Montage ohne Fremdhilfe auf die richtige Position gesteckt werden. Der Käfig ist im Aufnahmebereich mit einer Bremsringeinlage ausgestattet. Vorteile sind vor allem bei Säulengestellen mit Mehrfachsäulen zu erreichen.
↗ Vorspannverhältnisse siehe am Anfang des Kapitels D.
Rollenkäfige nur mit Führungssäule rot = .30 und Führungsbuchse gelb = .10 paaren.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 129 Artikel
| Artikelnummer | Führungsdurchmesser | Länge | |
|---|---|---|---|
| 2061.84.019.045 | 19 mm | 45 mm | |
| 2061.84.019.055 | 19 mm | 55 mm | |
| 2061.84.019.065 | 19 mm | 65 mm | |
| 2061.84.019.075 | 19 mm | 75 mm | |
| 2061.84.019.085 | 19 mm | 85 mm | |
| 2061.84.019.095 | 19 mm | 95 mm | |
| 2061.84.019.105 | 19 mm | 105 mm | |
| 2061.84.020.045 | 20 mm | 45 mm | |
| 2061.84.020.055 | 20 mm | 55 mm | |
| 2061.84.020.065 | 20 mm | 65 mm | |
| 2061.84.020.075 | 20 mm | 75 mm | |
| 2061.84.020.085 | 20 mm | 85 mm | |
| 2061.84.020.095 | 20 mm | 95 mm | |
| 2061.84.020.105 | 20 mm | 105 mm | |
| 2061.84.024.045 | 24 mm | 45 mm | |
| 2061.84.024.055 | 24 mm | 55 mm | |
| 2061.84.024.065 | 24 mm | 65 mm | |
| 2061.84.024.075 | 24 mm | 75 mm | |
| 2061.84.024.085 | 24 mm | 85 mm | |
| 2061.84.024.095 | 24 mm | 95 mm | |
| 2061.84.024.105 | 24 mm | 105 mm | |
| 2061.84.024.115 | 24 mm | 115 mm | |
| 2061.84.024.125 | 24 mm | 125 mm | |
| 2061.84.025.045 | 25 mm | 45 mm | |
| 2061.84.025.055 | 25 mm | 55 mm | |
| 2061.84.025.065 | 25 mm | 65 mm | |
| 2061.84.025.075 | 25 mm | 75 mm | |
| 2061.84.025.085 | 25 mm | 85 mm | |
| 2061.84.025.095 | 25 mm | 95 mm | |
| 2061.84.025.105 | 25 mm | 105 mm | |
| 2061.84.025.115 | 25 mm | 115 mm | |
| 2061.84.025.125 | 25 mm | 125 mm | |
| 2061.84.030.045 | 30 mm | 45 mm | |
| 2061.84.030.055 | 30 mm | 55 mm | |
| 2061.84.030.065 | 30 mm | 65 mm | |
| 2061.84.030.075 | 30 mm | 75 mm | |
| 2061.84.030.085 | 30 mm | 85 mm | |
| 2061.84.030.095 | 30 mm | 95 mm | |
| 2061.84.030.105 | 30 mm | 105 mm | |
| 2061.84.030.115 | 30 mm | 115 mm | |
| 2061.84.030.125 | 30 mm | 125 mm | |
| 2061.84.030.135 | 30 mm | 135 mm | |
| 2061.84.030.145 | 30 mm | 145 mm | |
| 2061.84.030.155 | 30 mm | 155 mm | |
| 2061.84.030.165 | 30 mm | 165 mm | |
| 2061.84.032.045 | 32 mm | 45 mm | |
| 2061.84.032.055 | 32 mm | 55 mm | |
| 2061.84.032.065 | 32 mm | 65 mm | |
| 2061.84.032.075 | 32 mm | 75 mm | |
| 2061.84.032.085 | 32 mm | 85 mm | |
| 2061.84.032.095 | 32 mm | 95 mm | |
| 2061.84.032.105 | 32 mm | 105 mm | |
| 2061.84.032.115 | 32 mm | 115 mm | |
| 2061.84.032.125 | 32 mm | 125 mm | |
| 2061.84.032.135 | 32 mm | 135 mm | |
| 2061.84.032.145 | 32 mm | 145 mm | |
| 2061.84.032.155 | 32 mm | 155 mm | |
| 2061.84.032.165 | 32 mm | 165 mm | |
| 2061.84.038.055 | 38 mm | 55 mm | |
| 2061.84.038.065 | 38 mm | 65 mm | |
| 2061.84.038.075 | 38 mm | 75 mm | |
| 2061.84.038.085 | 38 mm | 85 mm | |
| 2061.84.038.095 | 38 mm | 95 mm | |
| 2061.84.038.105 | 38 mm | 105 mm | |
| 2061.84.038.115 | 38 mm | 115 mm | |
| 2061.84.038.125 | 38 mm | 125 mm | |
| 2061.84.038.135 | 38 mm | 135 mm | |
| 2061.84.038.145 | 38 mm | 145 mm | |
| 2061.84.038.155 | 38 mm | 155 mm | |
| 2061.84.038.165 | 38 mm | 165 mm | |
| 2061.84.038.175 | 38 mm | 175 mm | |
| 2061.84.038.185 | 38 mm | 185 mm | |
| 2061.84.038.205 | 38 mm | 205 mm | |
| 2061.84.040.055 | 40 mm | 55 mm | |
| 2061.84.040.065 | 40 mm | 65 mm | |
| 2061.84.040.075 | 40 mm | 75 mm | |
| 2061.84.040.085 | 40 mm | 85 mm | |
| 2061.84.040.095 | 40 mm | 95 mm | |
| 2061.84.040.105 | 40 mm | 105 mm | |
| 2061.84.040.115 | 40 mm | 115 mm | |
| 2061.84.040.125 | 40 mm | 125 mm | |
| 2061.84.040.135 | 40 mm | 135 mm | |
| 2061.84.040.145 | 40 mm | 145 mm | |
| 2061.84.040.155 | 40 mm | 155 mm | |
| 2061.84.040.165 | 40 mm | 165 mm | |
| 2061.84.040.175 | 40 mm | 175 mm | |
| 2061.84.040.185 | 40 mm | 185 mm | |
| 2061.84.040.205 | 40 mm | 205 mm | |
| 2061.84.048.065 | 48 mm | 65 mm | |
| 2061.84.048.075 | 48 mm | 75 mm | |
| 2061.84.048.085 | 48 mm | 85 mm | |
| 2061.84.048.095 | 48 mm | 95 mm | |
| 2061.84.048.105 | 48 mm | 105 mm | |
| 2061.84.048.115 | 48 mm | 115 mm | |
| 2061.84.048.125 | 48 mm | 125 mm | |
| 2061.84.048.135 | 48 mm | 135 mm | |
| 2061.84.048.145 | 48 mm | 145 mm | |
| 2061.84.048.155 | 48 mm | 155 mm | |
| 2061.84.048.165 | 48 mm | 165 mm | |
| 2061.84.048.175 | 48 mm | 175 mm | |
| 2061.84.048.185 | 48 mm | 185 mm | |
| 2061.84.048.205 | 48 mm | 205 mm | |
| 2061.84.050.065 | 50 mm | 65 mm | |
| 2061.84.050.075 | 50 mm | 75 mm | |
| 2061.84.050.085 | 50 mm | 85 mm | |
| 2061.84.050.095 | 50 mm | 95 mm | |
| 2061.84.050.105 | 50 mm | 105 mm | |
| 2061.84.050.115 | 50 mm | 115 mm | |
| 2061.84.050.125 | 50 mm | 125 mm | |
| 2061.84.050.135 | 50 mm | 135 mm | |
| 2061.84.050.145 | 50 mm | 145 mm | |
| 2061.84.050.155 | 50 mm | 155 mm | |
| 2061.84.050.165 | 50 mm | 165 mm | |
| 2061.84.050.175 | 50 mm | 175 mm | |
| 2061.84.050.185 | 50 mm | 185 mm | |
| 2061.84.050.205 | 50 mm | 205 mm | |
| 2061.84.063.075 | 63 mm | 75 mm | |
| 2061.84.063.085 | 63 mm | 85 mm | |
| 2061.84.063.095 | 63 mm | 95 mm | |
| 2061.84.063.105 | 63 mm | 105 mm | |
| 2061.84.063.115 | 63 mm | 115 mm | |
| 2061.84.063.125 | 63 mm | 125 mm | |
| 2061.84.063.135 | 63 mm | 135 mm | |
| 2061.84.063.145 | 63 mm | 145 mm | |
| 2061.84.063.155 | 63 mm | 155 mm | |
| 2061.84.063.165 | 63 mm | 165 mm | |
| 2061.84.063.175 | 63 mm | 175 mm | |
| 2061.84.063.185 | 63 mm | 185 mm | |
| 2061.84.063.205 | 63 mm | 205 mm |
