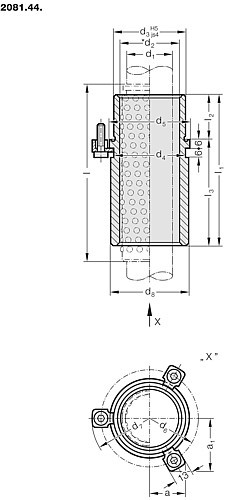

2081.44. Führungsbuchse mit Bund, für Kugelführung, ISO 9448-7
Werkstoff:
Werkzeugstahl, gehärtet 62 ± 2 HRC Ausführung:
Laufflächen gehont,
Aufnahmedurchmesser feingeschliffen. Hinweis:
Die Befestigung erfolgt mit 3 Haltestücken, ab Ø d1 = 38 mit 4 Haltestücken, welche im Lieferumfang enthalten sind (Bestell-Nummer: 207.45 - Haltestück inkl. Zylinderschraube DIN 6912, Kopf-Ø 13).
↗ Beschreibung Kugelführung siehe am Anfang des Kapitels D.
*↗ Vorspannung siehe Paarungsklassifizierung am Anfang des Kapitels D.
↗ Passende Führungskombinationen siehe Auswahlmatrix am Anfang des Kapitels D.
↗ Berechnung Kugelführung am Ende des Kapitels D.
↗ Einbau-Richtlinien / Maßtabellen am Ende des Kapitels D. Toleranzfeld:
gelb = .10
grün = .20
rot = .30
Werkzeugstahl, gehärtet 62 ± 2 HRC Ausführung:
Laufflächen gehont,
Aufnahmedurchmesser feingeschliffen. Hinweis:
Die Befestigung erfolgt mit 3 Haltestücken, ab Ø d1 = 38 mit 4 Haltestücken, welche im Lieferumfang enthalten sind (Bestell-Nummer: 207.45 - Haltestück inkl. Zylinderschraube DIN 6912, Kopf-Ø 13).
↗ Beschreibung Kugelführung siehe am Anfang des Kapitels D.
*↗ Vorspannung siehe Paarungsklassifizierung am Anfang des Kapitels D.
↗ Passende Führungskombinationen siehe Auswahlmatrix am Anfang des Kapitels D.
↗ Berechnung Kugelführung am Ende des Kapitels D.
↗ Einbau-Richtlinien / Maßtabellen am Ende des Kapitels D. Toleranzfeld:
gelb = .10
grün = .20
rot = .30
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 39 Artikel
| Artikelnummer | Führungsdurchmesser | Klassifizierung | |
|---|---|---|---|
| 2081.44.019.10 | 19 mm | gelb | |
| 2081.44.019.20 | 19 mm | grün | |
| 2081.44.019.30 | 19 mm | rot | |
| 2081.44.020.10 | 20 mm | gelb | |
| 2081.44.020.20 | 20 mm | grün | |
| 2081.44.020.30 | 20 mm | rot | |
| 2081.44.024.10 | 24 mm | gelb | |
| 2081.44.024.20 | 24 mm | grün | |
| 2081.44.024.30 | 24 mm | rot | |
| 2081.44.025.10 | 25 mm | gelb | |
| 2081.44.025.20 | 25 mm | grün | |
| 2081.44.025.30 | 25 mm | rot | |
| 2081.44.030.10 | 30 mm | gelb | |
| 2081.44.030.20 | 30 mm | grün | |
| 2081.44.030.30 | 30 mm | rot | |
| 2081.44.032.10 | 32 mm | gelb | |
| 2081.44.032.20 | 32 mm | grün | |
| 2081.44.032.30 | 32 mm | rot | |
| 2081.44.038.10 | 38 mm | gelb | |
| 2081.44.038.20 | 38 mm | grün | |
| 2081.44.038.30 | 38 mm | rot | |
| 2081.44.040.10 | 40 mm | gelb | |
| 2081.44.040.20 | 40 mm | grün | |
| 2081.44.040.30 | 40 mm | rot | |
| 2081.44.048.10 | 48 mm | gelb | |
| 2081.44.048.20 | 48 mm | grün | |
| 2081.44.048.30 | 48 mm | rot | |
| 2081.44.050.10 | 50 mm | gelb | |
| 2081.44.050.20 | 50 mm | grün | |
| 2081.44.050.30 | 50 mm | rot | |
| 2081.44.060.10 | 60 mm | gelb | |
| 2081.44.060.20 | 60 mm | grün | |
| 2081.44.060.30 | 60 mm | rot | |
| 2081.44.063.10 | 63 mm | gelb | |
| 2081.44.063.20 | 63 mm | grün | |
| 2081.44.063.30 | 63 mm | rot | |
| 2081.44.080.10 | 80 mm | gelb | |
| 2081.44.080.20 | 80 mm | grün | |
| 2081.44.080.30 | 80 mm | rot |
