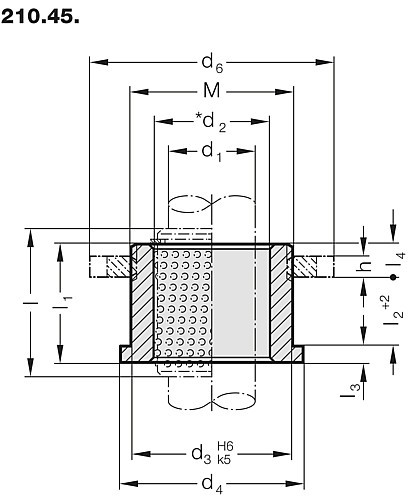

210.45. Führungsbuchse mit Bund, für Kugelführung, ~AFNOR
Werkstoff:
Werkzeugstahl, gehärtet 62 ± 2 HRC Ausführung:
Laufflächen gehont,
Aufnahmedurchmesser feingeschliffen. Hinweis:

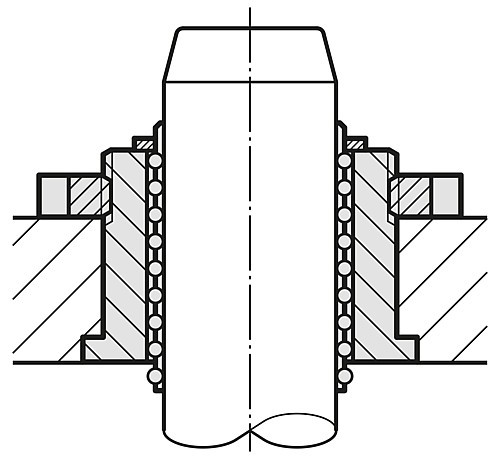

Die Führungsbuchse wird mit Nutmutter 207.48. befestigt.
↗ Beschreibung Kugelführung siehe am Anfang des Kapitels D.
*↗ Vorspannung siehe Paarungsklassifizierung am Anfang des Kapitels D.
↗ Passende Führungskombinationen siehe Auswahlmatrix am Anfang des Kapitels D.
↗ Berechnung Kugelführung am Ende des Kapitels D.
↗ Einbau-Richtlinien / Maßtabellen am Ende des Kapitels D. Toleranzfeld:
gelb = .10
grün = .20
rot = .30
Werkzeugstahl, gehärtet 62 ± 2 HRC Ausführung:
Laufflächen gehont,
Aufnahmedurchmesser feingeschliffen. Hinweis:
Die Führungsbuchse wird mit Nutmutter 207.48. befestigt.
↗ Beschreibung Kugelführung siehe am Anfang des Kapitels D.
*↗ Vorspannung siehe Paarungsklassifizierung am Anfang des Kapitels D.
↗ Passende Führungskombinationen siehe Auswahlmatrix am Anfang des Kapitels D.
↗ Berechnung Kugelführung am Ende des Kapitels D.
↗ Einbau-Richtlinien / Maßtabellen am Ende des Kapitels D. Toleranzfeld:
gelb = .10
grün = .20
rot = .30
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 48 Artikel
| Artikelnummer | Führungsdurchmesser | Klassifizierung | Gesamtlänge | |
|---|---|---|---|---|
| 210.45.016.016.10 | 16 mm | gelb | 16 mm | |
| 210.45.016.016.20 | 16 mm | grün | 16 mm | |
| 210.45.016.016.30 | 16 mm | rot | 16 mm | |
| 210.45.016.020.10 | 16 mm | gelb | 20 mm | |
| 210.45.016.020.20 | 16 mm | grün | 20 mm | |
| 210.45.016.020.30 | 16 mm | rot | 20 mm | |
| 210.45.020.017.10 | 20 mm | gelb | 17 mm | |
| 210.45.020.017.20 | 20 mm | grün | 17 mm | |
| 210.45.020.017.30 | 20 mm | rot | 17 mm | |
| 210.45.020.021.10 | 20 mm | gelb | 21 mm | |
| 210.45.020.021.20 | 20 mm | grün | 21 mm | |
| 210.45.020.021.30 | 20 mm | rot | 21 mm | |
| 210.45.020.025.10 | 20 mm | gelb | 25 mm | |
| 210.45.020.025.20 | 20 mm | grün | 25 mm | |
| 210.45.020.025.30 | 20 mm | rot | 25 mm | |
| 210.45.025.022.10 | 25 mm | gelb | 22 mm | |
| 210.45.025.022.20 | 25 mm | grün | 22 mm | |
| 210.45.025.022.30 | 25 mm | rot | 22 mm | |
| 210.45.025.026.10 | 25 mm | gelb | 26 mm | |
| 210.45.025.026.20 | 25 mm | grün | 26 mm | |
| 210.45.025.026.30 | 25 mm | rot | 26 mm | |
| 210.45.025.031.10 | 25 mm | gelb | 31 mm | |
| 210.45.025.031.20 | 25 mm | grün | 31 mm | |
| 210.45.025.031.30 | 25 mm | rot | 31 mm | |
| 210.45.032.026.10 | 32 mm | gelb | 26 mm | |
| 210.45.032.026.20 | 32 mm | grün | 26 mm | |
| 210.45.032.026.30 | 32 mm | rot | 26 mm | |
| 210.45.032.031.10 | 32 mm | gelb | 31 mm | |
| 210.45.032.031.20 | 32 mm | grün | 31 mm | |
| 210.45.032.031.30 | 32 mm | rot | 31 mm | |
| 210.45.032.038.10 | 32 mm | gelb | 38 mm | |
| 210.45.032.038.20 | 32 mm | grün | 38 mm | |
| 210.45.032.038.30 | 32 mm | rot | 38 mm | |
| 210.45.040.032.10 | 40 mm | gelb | 32 mm | |
| 210.45.040.032.20 | 40 mm | grün | 32 mm | |
| 210.45.040.032.30 | 40 mm | rot | 32 mm | |
| 210.45.040.039.10 | 40 mm | gelb | 39 mm | |
| 210.45.040.039.20 | 40 mm | grün | 39 mm | |
| 210.45.040.039.30 | 40 mm | rot | 39 mm | |
| 210.45.040.047.10 | 40 mm | gelb | 47 mm | |
| 210.45.040.047.20 | 40 mm | grün | 47 mm | |
| 210.45.040.047.30 | 40 mm | rot | 47 mm | |
| 210.45.050.041.10 | 50 mm | gelb | 41 mm | |
| 210.45.050.041.20 | 50 mm | grün | 41 mm | |
| 210.45.050.041.30 | 50 mm | rot | 41 mm | |
| 210.45.050.049.10 | 50 mm | gelb | 49 mm | |
| 210.45.050.049.20 | 50 mm | grün | 49 mm | |
| 210.45.050.049.30 | 50 mm | rot | 49 mm |
