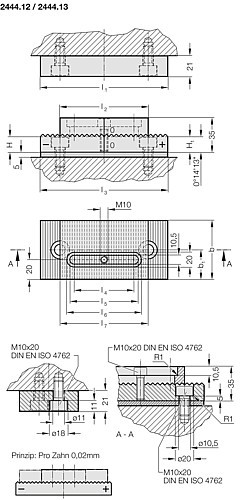

2444.12___2444.13 Distanzplatte gezahnt, mit Abstimmplatte
Werkstoff:
Distanzplatten: 90 MnCrV 8 (1.2842), gehärtet 58 + 2 HRC
Abstimmplatte: S355J2+N (1.0577) Beschreibung:
Zur Distanzierung der Blechhalter in Werkzeugen für Außenhautteile. Hinweis:
Lieferung ohne Schrauben.
`0` = Grundeinstellung in der Mitte (Einschleifen)
`+` = Verstellung nach rechts Plus
`-` = Verstellung nach links Minus Beachte:
Platten sind spiegelbildlich einsetzbar. Verstellbereich:
2444.12
Bei 12 Rastern zu je 0,02 mm Höhendifferenz ergibt sich ein Verstellbereich von 0,24 mm bei einer Mindestauflagefläche von 80 x 60 mm.
2444.13
Bei 14 Rastern zu je 0,02 mm Höhendifferenz ergibt sich ein Verstellbereich von 0,28 mm bei einer Mindestauflagefläche von 100 x 80 mm.
Distanzplatten: 90 MnCrV 8 (1.2842), gehärtet 58 + 2 HRC
Abstimmplatte: S355J2+N (1.0577) Beschreibung:
Zur Distanzierung der Blechhalter in Werkzeugen für Außenhautteile. Hinweis:
Lieferung ohne Schrauben.
`0` = Grundeinstellung in der Mitte (Einschleifen)
`+` = Verstellung nach rechts Plus
`-` = Verstellung nach links Minus Beachte:
Platten sind spiegelbildlich einsetzbar. Verstellbereich:
2444.12
Bei 12 Rastern zu je 0,02 mm Höhendifferenz ergibt sich ein Verstellbereich von 0,24 mm bei einer Mindestauflagefläche von 80 x 60 mm.
2444.13
Bei 14 Rastern zu je 0,02 mm Höhendifferenz ergibt sich ein Verstellbereich von 0,28 mm bei einer Mindestauflagefläche von 100 x 80 mm.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 2 Artikel
| Artikelnummer | NENN | Länge | Breite | Höhe | |
|---|---|---|---|---|---|
| 2444.12 | 12 | 130 mm | 60 mm | 15.5 mm | |
| 2444.13 | 13 | 160 mm | 80 mm | 15.5 mm |
