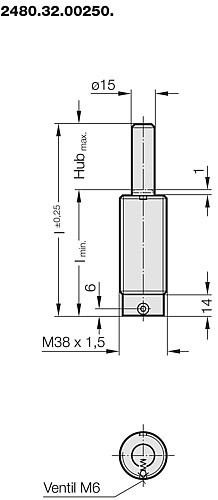

2480.32.00250. Gasdruckfeder mit Außengewinde
Neue Generation verfügbar - siehe Produktalternativen
Hinweis:

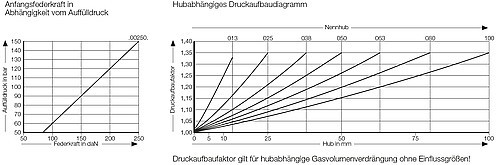

Anfangsfederkraft bei 150 bar ist 250 daN
Bestell-Nr. für Ersatzteilsatz: 2480.12.00250
Druckmedium: Stickstoff – N2
max. Fülldruck: 150 bar
min. Fülldruck: 50 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 80 bis 100 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s Befestigung:
Die Nutmutterbefestigung 2480.005.00250 kann mit einer oder zwei Muttern erfolgen. Bei einer Plattendurchgangsbohrung ohne Gewinde werden zwei, bei einer Platte mit Gewindeaufnahmebohrung M 38 x 1,5 eine Nutmutter benötigt.
Die Flanschplattenbefestigung ist vergleichbar mit einer festen Flanschverbindung mit dem weiteren Vorteil,die Lage der Befestigung variabel und beliebig oft nach Anforderung fest und gesichert einstellen zu können.
Im Werkzeug genügt zur Aufnahme eine Durchgangsbohrung > Ø 38 sowie 4 Gewinde M8. Die Sicherung erfolgt über zwei Spezialstopfen mit Gewindestift.
Anfangsfederkraft bei 150 bar ist 250 daN
Bestell-Nr. für Ersatzteilsatz: 2480.12.00250
Druckmedium: Stickstoff – N2
max. Fülldruck: 150 bar
min. Fülldruck: 50 bar
Arbeitstemperatur: 0°C bis +80°C
temperaturabh. Kraftanstieg: ± 0,3%/°C
empfohlene max. Hübe/Minute:
ca. 80 bis 100 (bei 20°C)
max. Kolbenstangengeschwindigkeit: 1,6 m/s Befestigung:
Die Nutmutterbefestigung 2480.005.00250 kann mit einer oder zwei Muttern erfolgen. Bei einer Plattendurchgangsbohrung ohne Gewinde werden zwei, bei einer Platte mit Gewindeaufnahmebohrung M 38 x 1,5 eine Nutmutter benötigt.
Die Flanschplattenbefestigung ist vergleichbar mit einer festen Flanschverbindung mit dem weiteren Vorteil,die Lage der Befestigung variabel und beliebig oft nach Anforderung fest und gesichert einstellen zu können.
Im Werkzeug genügt zur Aufnahme eine Durchgangsbohrung > Ø 38 sowie 4 Gewinde M8. Die Sicherung erfolgt über zwei Spezialstopfen mit Gewindestift.
Bitte melden Sie sich an, um Preis und Verfügbarkeit zu sehen und das Produkt zu bestellen.
Produkte
Zeigt 1-10 von 7 Artikel
| Artikelnummer | Federkraft Anfang | Hub max | HUB | Zylinderrohrdurchmesser | Kolbenstangendurchmesser | L | |
|---|---|---|---|---|---|---|---|
| 2480.32.00250.013 | 250 daN | 12.7 mm | 13 | 38 mm | 15 mm | 75.4 mm | |
| 2480.32.00250.025 | 250 daN | 25 mm | 26 | 38 mm | 15 mm | 100 mm | |
| 2480.32.00250.038 | 250 daN | 38.1 mm | 39 | 38 mm | 15 mm | 126.2 mm | |
| 2480.32.00250.050 | 250 daN | 50 mm | 51 | 38 mm | 15 mm | 150 mm | |
| 2480.32.00250.063 | 250 daN | 63.5 mm | 64 | 38 mm | 15 mm | 177 mm | |
| 2480.32.00250.080 | 250 daN | 80 mm | 81 | 38 mm | 15 mm | 210 mm | |
| 2480.32.00250.100 | 250 daN | 100 mm | 101 | 38 mm | 15 mm | 250 mm |
