2024.96. Unidad de guía con sujeción central MILLION GUIDE
Descripción:
Las unidades de guía Million Guide FIBRO tienen su aplicación siempre cuando se requieren rigidez, estabilidad y precisión de guiado.
Estas propiedades quedan garantizadas gracias a la amplia superficie de apoyo de las agujas de rodamientos.
Aptas para velocidades de recorrido
hasta 50 m/min. y temperaturas de trabajo hasta 80 ºC. Material:
Jaulas de agujas: Plástico
Agujas: Acero templado
Casquillos de guía: Aleación de acero de herramientas, templado a 60 ± 2 HRC
Columna de guía: Aleación de acero de herramientas, templado a 60 ± 2 HRC
Arandela: Acero Ejecución:

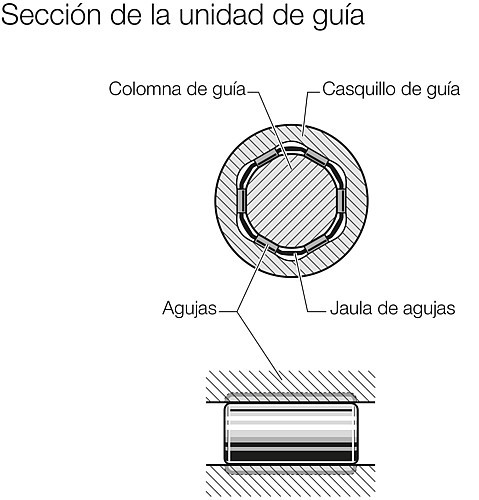

La unidad de guía consiste en una columna de guía emparejada con casquillos y jaulas de agujas.
Columna de guía e casquillo de guía son ejecutados de:
Ø 16 con 4 Superficies de fricción
Ø 12, Ø 20 - Ø 30 con 6 Superficies de fricción Nota:
¡Montaje de la unidad de guía conforme a las correspondientes instrucciones!
¡El casquillo de guía debe pegarse!
* Orificio de alojamiento
Solo la jaula de agujas puede utilizarse como pieza de repuesto.
Número de pedido para pieza de repuesto de jaula de agujas, véase tabla.
Las unidades de guía Million Guide FIBRO tienen su aplicación siempre cuando se requieren rigidez, estabilidad y precisión de guiado.
Estas propiedades quedan garantizadas gracias a la amplia superficie de apoyo de las agujas de rodamientos.
Aptas para velocidades de recorrido
hasta 50 m/min. y temperaturas de trabajo hasta 80 ºC. Material:
Jaulas de agujas: Plástico
Agujas: Acero templado
Casquillos de guía: Aleación de acero de herramientas, templado a 60 ± 2 HRC
Columna de guía: Aleación de acero de herramientas, templado a 60 ± 2 HRC
Arandela: Acero Ejecución:
La unidad de guía consiste en una columna de guía emparejada con casquillos y jaulas de agujas.
Columna de guía e casquillo de guía son ejecutados de:
Ø 16 con 4 Superficies de fricción
Ø 12, Ø 20 - Ø 30 con 6 Superficies de fricción Nota:
¡Montaje de la unidad de guía conforme a las correspondientes instrucciones!
¡El casquillo de guía debe pegarse!
* Orificio de alojamiento
Solo la jaula de agujas puede utilizarse como pieza de repuesto.
Número de pedido para pieza de repuesto de jaula de agujas, véase tabla.
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 50 artículos
| SKU | Diámetro de guía | Länge bis Bund | Longitud con valona | |
|---|---|---|---|---|
| 2024.96.012.050.040 | 12 mm | 50 | 40 | |
| 2024.96.012.050.050 | 12 mm | 50 | 50 | |
| 2024.96.012.050.060 | 12 mm | 50 | 60 | |
| 2024.96.012.060.040 | 12 mm | 60 | 40 | |
| 2024.96.012.060.050 | 12 mm | 60 | 50 | |
| 2024.96.012.060.060 | 12 mm | 60 | 60 | |
| 2024.96.012.070.040 | 12 mm | 70 | 40 | |
| 2024.96.012.070.050 | 12 mm | 70 | 50 | |
| 2024.96.012.070.060 | 12 mm | 70 | 60 | |
| 2024.96.016.070.040 | 16 mm | 70 | 40 | |
| 2024.96.016.070.050 | 16 mm | 70 | 50 | |
| 2024.96.016.070.060 | 16 mm | 70 | 60 | |
| 2024.96.016.080.040 | 16 mm | 80 | 40 | |
| 2024.96.016.080.050 | 16 mm | 80 | 50 | |
| 2024.96.016.080.060 | 16 mm | 80 | 60 | |
| 2024.96.016.080.070 | 16 mm | 80 | 70 | |
| 2024.96.016.090.050 | 16 mm | 90 | 50 | |
| 2024.96.016.090.060 | 16 mm | 90 | 60 | |
| 2024.96.016.090.070 | 16 mm | 90 | 70 | |
| 2024.96.016.090.080 | 16 mm | 90 | 80 | |
| 2024.96.020.080.050 | 20 mm | 80 | 50 | |
| 2024.96.020.080.060 | 20 mm | 80 | 60 | |
| 2024.96.020.080.070 | 20 mm | 80 | 70 | |
| 2024.96.020.090.050 | 20 mm | 90 | 50 | |
| 2024.96.020.090.060 | 20 mm | 90 | 60 | |
| 2024.96.020.090.070 | 20 mm | 90 | 70 | |
| 2024.96.020.090.080 | 20 mm | 90 | 80 | |
| 2024.96.020.100.060 | 20 mm | 100 | 60 | |
| 2024.96.020.100.070 | 20 mm | 100 | 70 | |
| 2024.96.020.100.080 | 20 mm | 100 | 80 | |
| 2024.96.020.100.090 | 20 mm | 100 | 90 | |
| 2024.96.025.090.060 | 25 mm | 90 | 60 | |
| 2024.96.025.090.070 | 25 mm | 90 | 70 | |
| 2024.96.025.090.080 | 25 mm | 90 | 80 | |
| 2024.96.025.100.060 | 25 mm | 100 | 60 | |
| 2024.96.025.100.070 | 25 mm | 100 | 70 | |
| 2024.96.025.100.080 | 25 mm | 100 | 80 | |
| 2024.96.025.100.090 | 25 mm | 100 | 90 | |
| 2024.96.025.110.070 | 25 mm | 110 | 70 | |
| 2024.96.025.110.080 | 25 mm | 110 | 80 | |
| 2024.96.025.110.090 | 25 mm | 110 | 90 | |
| 2024.96.028.090.070 | 28 mm | 90 | 70 | |
| 2024.96.028.090.080 | 28 mm | 90 | 80 | |
| 2024.96.028.090.090 | 28 mm | 90 | 90 | |
| 2024.96.028.100.070 | 28 mm | 100 | 70 | |
| 2024.96.028.100.080 | 28 mm | 100 | 80 | |
| 2024.96.028.100.090 | 28 mm | 100 | 90 | |
| 2024.96.028.110.070 | 28 mm | 110 | 70 | |
| 2024.96.028.110.080 | 28 mm | 110 | 80 | |
| 2024.96.028.110.090 | 28 mm | 110 | 90 |
