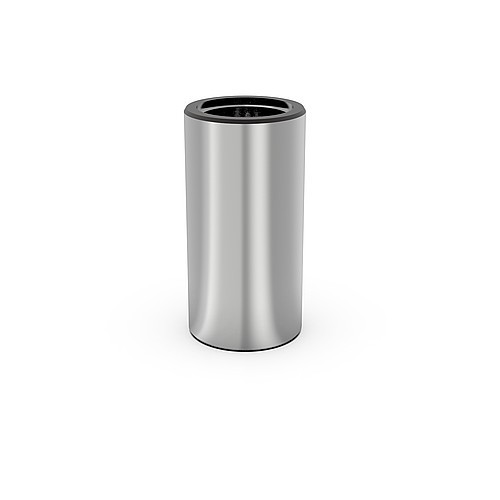

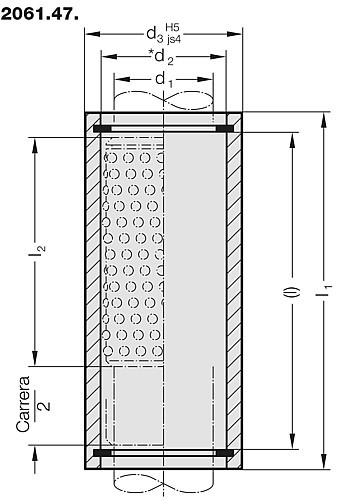

2061.47. Casquillo de guía a bolas, con limitación de carrera
Material:
Acero para herramientas, templado 62 ± 2 HRC Ejecución:
Superficies de rodadura lapeado,
superficie del diámetro del alojamiento en rectificado fino. Fijar por pegamento:
El orificio de tolerancia H5 proporciona la precisión de posicionado del casquillo. La única misión del pegamento (Código 281.648) es la sujeción.
Ventajes del sistema de pegar:
– alta precisión y estabilidad
– intercambiabilidad sin problemas
Aconsejamos no hacer entrar el casquillo a presión, para no ocasionar una deformación inadmisible en la geometría del casquillo. Nota:
↗ Desripción de guidado a bolas. Ver al principio del capitulo D.
*↗ Precargas en guiado. Ver clasificación de emparejamientos al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D. Campo de Tolerancias:
amarillo = .10
verde = .20
rojo = .30
Acero para herramientas, templado 62 ± 2 HRC Ejecución:
Superficies de rodadura lapeado,
superficie del diámetro del alojamiento en rectificado fino. Fijar por pegamento:
El orificio de tolerancia H5 proporciona la precisión de posicionado del casquillo. La única misión del pegamento (Código 281.648) es la sujeción.
Ventajes del sistema de pegar:
– alta precisión y estabilidad
– intercambiabilidad sin problemas
Aconsejamos no hacer entrar el casquillo a presión, para no ocasionar una deformación inadmisible en la geometría del casquillo. Nota:
↗ Desripción de guidado a bolas. Ver al principio del capitulo D.
*↗ Precargas en guiado. Ver clasificación de emparejamientos al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D. Campo de Tolerancias:
amarillo = .10
verde = .20
rojo = .30
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 42 artículos
| SKU | Diámetro de guía | Clasificación | Longitud de montaje | |
|---|---|---|---|---|
| 2061.47.015.060.10 | 15 mm | amarillo | 60 mm | |
| 2061.47.015.060.20 | 15 mm | verde | 60 mm | |
| 2061.47.015.060.30 | 15 mm | rojo | 60 mm | |
| 2061.47.016.060.10 | 16 mm | amarillo | 60 mm | |
| 2061.47.016.060.20 | 16 mm | verde | 60 mm | |
| 2061.47.016.060.30 | 16 mm | rojo | 60 mm | |
| 2061.47.019.077.10 | 19 mm | amarillo | 77 mm | |
| 2061.47.019.077.20 | 19 mm | verde | 77 mm | |
| 2061.47.019.077.30 | 19 mm | rojo | 77 mm | |
| 2061.47.020.077.10 | 20 mm | amarillo | 77 mm | |
| 2061.47.020.077.20 | 20 mm | verde | 77 mm | |
| 2061.47.020.077.30 | 20 mm | rojo | 77 mm | |
| 2061.47.024.077.10 | 24 mm | amarillo | 77 mm | |
| 2061.47.024.077.20 | 24 mm | verde | 77 mm | |
| 2061.47.024.077.30 | 24 mm | rojo | 77 mm | |
| 2061.47.025.077.10 | 25 mm | amarillo | 77 mm | |
| 2061.47.025.077.20 | 25 mm | verde | 77 mm | |
| 2061.47.025.077.30 | 25 mm | rojo | 77 mm | |
| 2061.47.030.095.10 | 30 mm | amarillo | 95 mm | |
| 2061.47.030.095.20 | 30 mm | verde | 95 mm | |
| 2061.47.030.095.30 | 30 mm | rojo | 95 mm | |
| 2061.47.032.095.10 | 32 mm | amarillo | 95 mm | |
| 2061.47.032.095.20 | 32 mm | verde | 95 mm | |
| 2061.47.032.095.30 | 32 mm | rojo | 95 mm | |
| 2061.47.038.120.10 | 38 mm | amarillo | 120 mm | |
| 2061.47.038.120.20 | 38 mm | verde | 120 mm | |
| 2061.47.038.120.30 | 38 mm | rojo | 120 mm | |
| 2061.47.040.120.10 | 40 mm | amarillo | 120 mm | |
| 2061.47.040.120.20 | 40 mm | verde | 120 mm | |
| 2061.47.040.120.30 | 40 mm | rojo | 120 mm | |
| 2061.47.048.120.10 | 48 mm | amarillo | 120 mm | |
| 2061.47.048.120.20 | 48 mm | verde | 120 mm | |
| 2061.47.048.120.30 | 48 mm | rojo | 120 mm | |
| 2061.47.050.120.10 | 50 mm | amarillo | 120 mm | |
| 2061.47.050.120.20 | 50 mm | verde | 120 mm | |
| 2061.47.050.120.30 | 50 mm | rojo | 120 mm | |
| 2061.47.060.120.10 | 60 mm | amarillo | 120 mm | |
| 2061.47.060.120.20 | 60 mm | verde | 120 mm | |
| 2061.47.060.120.30 | 60 mm | rojo | 120 mm | |
| 2061.47.063.120.10 | 63 mm | amarillo | 120 mm | |
| 2061.47.063.120.20 | 63 mm | verde | 120 mm | |
| 2061.47.063.120.30 | 63 mm | rojo | 120 mm |
