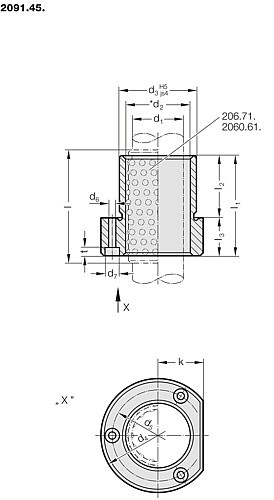

2091.45. Casquillo de guía con pletina, para guía de la bola, ISO 9448-5
Material:
Acero para herramientas, templado 62 ± 2 HRC Ejecución:
Superficies de rodadura lapeado,
superficie del diámetro del alojamiento en rectificado fino. Nota:
El casquillo de guía se fija con 3 tornillos, hasta ø 16: con tornillos según DIN 6912, a partir de ø 19: con tornillos según DIN EN ISO 4762 .
Los tornillos no incluidos.
↗ Desripción de guidado a bolas. Ver al principio del capitulo D.
*↗ Precargas en guiado. Ver clasificación de emparejamientos al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Cálculo de guías a bolas al final del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D. Campo de Tolerancias:
amarillo = .10
verde = .20
rojo = .30
Acero para herramientas, templado 62 ± 2 HRC Ejecución:
Superficies de rodadura lapeado,
superficie del diámetro del alojamiento en rectificado fino. Nota:
El casquillo de guía se fija con 3 tornillos, hasta ø 16: con tornillos según DIN 6912, a partir de ø 19: con tornillos según DIN EN ISO 4762 .
Los tornillos no incluidos.
↗ Desripción de guidado a bolas. Ver al principio del capitulo D.
*↗ Precargas en guiado. Ver clasificación de emparejamientos al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Cálculo de guías a bolas al final del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D. Campo de Tolerancias:
amarillo = .10
verde = .20
rojo = .30
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 42 artículos
| SKU | Diámetro de guía | Clasificación | |
|---|---|---|---|
| 2091.45.015.10 | 15 mm | amarillo | |
| 2091.45.015.20 | 15 mm | verde | |
| 2091.45.015.30 | 15 mm | rojo | |
| 2091.45.016.10 | 16 mm | amarillo | |
| 2091.45.016.20 | 16 mm | verde | |
| 2091.45.016.30 | 16 mm | rojo | |
| 2091.45.019.10 | 19 mm | amarillo | |
| 2091.45.019.20 | 19 mm | verde | |
| 2091.45.019.30 | 19 mm | rojo | |
| 2091.45.020.10 | 20 mm | amarillo | |
| 2091.45.020.20 | 20 mm | verde | |
| 2091.45.020.30 | 20 mm | rojo | |
| 2091.45.024.10 | 24 mm | amarillo | |
| 2091.45.024.20 | 24 mm | verde | |
| 2091.45.024.30 | 24 mm | rojo | |
| 2091.45.025.10 | 25 mm | amarillo | |
| 2091.45.025.20 | 25 mm | verde | |
| 2091.45.025.30 | 25 mm | rojo | |
| 2091.45.030.10 | 30 mm | amarillo | |
| 2091.45.030.20 | 30 mm | verde | |
| 2091.45.030.30 | 30 mm | rojo | |
| 2091.45.032.10 | 32 mm | amarillo | |
| 2091.45.032.20 | 32 mm | verde | |
| 2091.45.032.30 | 32 mm | rojo | |
| 2091.45.038.10 | 38 mm | amarillo | |
| 2091.45.038.20 | 38 mm | verde | |
| 2091.45.038.30 | 38 mm | rojo | |
| 2091.45.040.10 | 40 mm | amarillo | |
| 2091.45.040.20 | 40 mm | verde | |
| 2091.45.040.30 | 40 mm | rojo | |
| 2091.45.048.10 | 48 mm | amarillo | |
| 2091.45.048.20 | 48 mm | verde | |
| 2091.45.048.30 | 48 mm | rojo | |
| 2091.45.050.10 | 50 mm | amarillo | |
| 2091.45.050.20 | 50 mm | verde | |
| 2091.45.050.30 | 50 mm | rojo | |
| 2091.45.060.10 | 60 mm | amarillo | |
| 2091.45.060.20 | 60 mm | verde | |
| 2091.45.060.30 | 60 mm | rojo | |
| 2091.45.063.10 | 63 mm | amarillo | |
| 2091.45.063.20 | 63 mm | verde | |
| 2091.45.063.30 | 63 mm | rojo |
