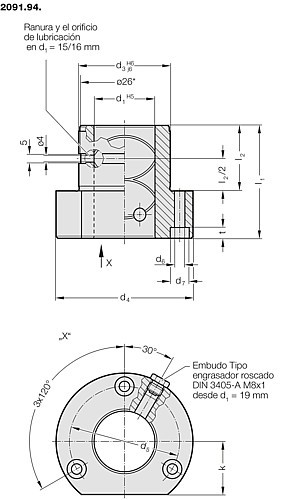

2091.94. Casquillo de guía con pletina ECO-LINE, plaqueadas con bronce, ISO 9448-4
Material:
Acero, d3 templado por inducción Ejecución:
Superficies de deslizamiento plaqueadas con bronce.
Superficie del diámetro del alojamiento en rectificado fino.Nota:
El casquillo de guía se fija con 3 tornillos, hasta ø 16: con tornillos según DIN 6912, a partir de ø 19: con tornillos según DIN EN ISO 4762 .
Los tornillos no incluidos.
↗ Descripción de guiados lisos. Ver al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D.
Acero, d3 templado por inducción Ejecución:
Superficies de deslizamiento plaqueadas con bronce.
Superficie del diámetro del alojamiento en rectificado fino.Nota:
El casquillo de guía se fija con 3 tornillos, hasta ø 16: con tornillos según DIN 6912, a partir de ø 19: con tornillos según DIN EN ISO 4762 .
Los tornillos no incluidos.
↗ Descripción de guiados lisos. Ver al principio del capítulo D.
↗ Combinaciones de guiado recomendados. Ver selección al principio del capítulo D.
↗ Instrucciones de montaje / Tabla de medidas, al final del capítulo D.
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 12 artículos
| SKU | Diámetro de guía | |
|---|---|---|
| 2091.94.015 | 15 mm | |
| 2091.94.016 | 16 mm | |
| 2091.94.019 | 19 mm | |
| 2091.94.020 | 20 mm | |
| 2091.94.024 | 24 mm | |
| 2091.94.025 | 25 mm | |
| 2091.94.030 | 30 mm | |
| 2091.94.032 | 32 mm | |
| 2091.94.038 | 38 mm | |
| 2091.94.040 | 40 mm | |
| 2091.94.048 | 48 mm | |
| 2091.94.050 | 50 mm |
