2131.22. Soporte anulares con seguro de posicionado
Descripción:
Los seguros de posicionado protegen los tornillos de sujeción de esfuerzos de flexión y cizallamiento. Chapa de seguro abatible. Nota:
1) Primero, hacer los agujeros para el seguro de posicionado.
2) Fijar el soporte en el seguro de posicionado y hacer los agujeros para los tornillos de sujeción.
Prestar atención a superficies de aproyo planas.
Vea también cargas admitidas en la anilla de soporte.
Las roscas en el elemento a elevar deben ser las adecuadas para la carga a levantar. Fijación:
Usar sólo tornillos verificados, libres de fisuras al 100%.
Después de repetidos usos, comprobar el apriete de los tornillos.
Resistencia mínima de los tornillos, véa valor Y en tabla.

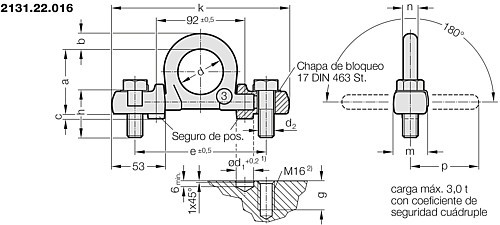

2131.22.016.: Usar solamente tornillos Allen según ISO 4014. Apretar los tornillos sobre las chapas de seguridad colocadas, y asegurarlos (apriete 120 Nm).

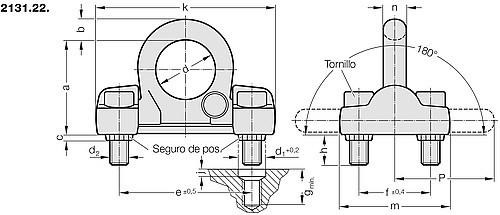

2131.22.020./030.: Usar solamente tornillos Allen según ISO 4762 (2131.22.020 apriete 300 Nm, 2131.22.030 apriete 600 Nm).
Los seguros de posicionado protegen los tornillos de sujeción de esfuerzos de flexión y cizallamiento. Chapa de seguro abatible. Nota:
1) Primero, hacer los agujeros para el seguro de posicionado.
2) Fijar el soporte en el seguro de posicionado y hacer los agujeros para los tornillos de sujeción.
Prestar atención a superficies de aproyo planas.
Vea también cargas admitidas en la anilla de soporte.
Las roscas en el elemento a elevar deben ser las adecuadas para la carga a levantar. Fijación:
Usar sólo tornillos verificados, libres de fisuras al 100%.
Después de repetidos usos, comprobar el apriete de los tornillos.
Resistencia mínima de los tornillos, véa valor Y en tabla.
2131.22.016.: Usar solamente tornillos Allen según ISO 4014. Apretar los tornillos sobre las chapas de seguridad colocadas, y asegurarlos (apriete 120 Nm).
2131.22.020./030.: Usar solamente tornillos Allen según ISO 4762 (2131.22.020 apriete 300 Nm, 2131.22.030 apriete 600 Nm).
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 3 artículos
| SKU | Capacidad de carga nominal | Diámetro de anillo | |
|---|---|---|---|
| 2131.22.016 | 3 t | 67 mm | |
| 2131.22.020 | 10 t | 102 mm | |
| 2131.22.030 | 16 t | 131 mm |
