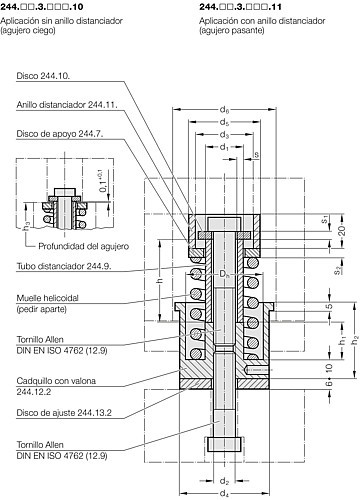

244.xx.3.xxx.10 Unidad distanciadora y de ajuste para muelle espiral, instalación corta, sin camisa
Descripción:
La unidad de muelle pretensada con distanciador reúne las funciones de amortiguación y distanciadora en una sola unidad, a diferencia del sistema tradicional de dos unidades. Las ventajas consisten entonces en el menor espacio necesario y la disminución del tiempo empleado en el montaje de los útiles, y de reducción de coste. Un rectificado posterior de los punzones puede realizarse sin problema quitando el disco de ajuste. Nota:
Pedir aparte los muelles helicoidales, vea al principio del capítulo F.
Los pernos con valona y con muelle, una vez montados, son rectificados a la misma altura. Atención:
Rectificado posterior de los punzones en mm = rectificado posterior del disco de ajuste. De esta forma, se mantienen siempre inalteradas las relaciones exactas entre fuerza de muelle y carrera.
Ajustar la profundidad del agujero ciego h3 o bien la altura del anillo distanciador de tal forma que el tornillo se descargue en aprox. 0,1 mm.
La unidad de muelle pretensada con distanciador reúne las funciones de amortiguación y distanciadora en una sola unidad, a diferencia del sistema tradicional de dos unidades. Las ventajas consisten entonces en el menor espacio necesario y la disminución del tiempo empleado en el montaje de los útiles, y de reducción de coste. Un rectificado posterior de los punzones puede realizarse sin problema quitando el disco de ajuste. Nota:
Pedir aparte los muelles helicoidales, vea al principio del capítulo F.
Los pernos con valona y con muelle, una vez montados, son rectificados a la misma altura. Atención:
Rectificado posterior de los punzones en mm = rectificado posterior del disco de ajuste. De esta forma, se mantienen siempre inalteradas las relaciones exactas entre fuerza de muelle y carrera.
Ajustar la profundidad del agujero ciego h3 o bien la altura del anillo distanciador de tal forma que el tornillo se descargue en aprox. 0,1 mm.
Inicia sesión para ver el precio, la disponibilidad y ordenar el producto.
Productos
Mostrando 1-10 de 32 artículos
| SKU | Diámetro de muelle | H | |
|---|---|---|---|
| 244.20.3.027.10 | 20 mm | 27 | |
| 244.20.3.033.10 | 20 mm | 33 | |
| 244.20.3.038.10 | 20 mm | 38 | |
| 244.20.3.044.10 | 20 mm | 44 | |
| 244.20.3.048.10 | 20 mm | 48 | |
| 244.20.3.061.10 | 20 mm | 61 | |
| 244.20.3.072.10 | 20 mm | 72 | |
| 244.20.3.080.10 | 20 mm | 80 | |
| 244.25.3.027.10 | 25 mm | 27 | |
| 244.25.3.033.10 | 25 mm | 33 | |
| 244.25.3.038.10 | 25 mm | 38 | |
| 244.25.3.044.10 | 25 mm | 44 | |
| 244.25.3.048.10 | 25 mm | 48 | |
| 244.25.3.061.10 | 25 mm | 61 | |
| 244.25.3.072.10 | 25 mm | 72 | |
| 244.25.3.080.10 | 25 mm | 80 | |
| 244.32.3.027.10 | 32 mm | 27 | |
| 244.32.3.033.10 | 32 mm | 33 | |
| 244.32.3.038.10 | 32 mm | 38 | |
| 244.32.3.044.10 | 32 mm | 44 | |
| 244.32.3.048.10 | 32 mm | 48 | |
| 244.32.3.061.10 | 32 mm | 61 | |
| 244.32.3.072.10 | 32 mm | 72 | |
| 244.32.3.080.10 | 32 mm | 80 | |
| 244.40.3.027.10 | 40 mm | 27 | |
| 244.40.3.033.10 | 40 mm | 33 | |
| 244.40.3.038.10 | 40 mm | 38 | |
| 244.40.3.044.10 | 40 mm | 44 | |
| 244.40.3.048.10 | 40 mm | 48 | |
| 244.40.3.061.10 | 40 mm | 61 | |
| 244.40.3.072.10 | 40 mm | 72 | |
| 244.40.3.080.10 | 40 mm | 80 |
