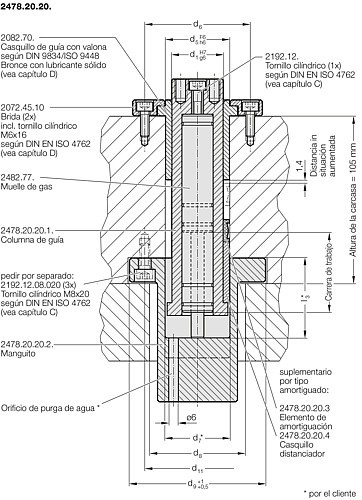

Altura de la carcasa = 105 mm
Según la altura de la carcasa y la forma de montaje del manguito 2478.20.20.2. (l3 = refundido en la carcasa o en el hueco en la fundición) varía la profundidad del refundido para la determinación de la carrera de elevación.

Tamaño 2* - Modelo, amortiguado

trayectoria de elevación máxima 66 mm
trayectoria de elevación 66 mm; altura de distancia 0 mm
trayectoria de elevación 30 mm; altura de distancia 36 mm

Tamaño 3* - Modelo, amortiguado

trayectoria de elevación máxima 80 mm
trayectoria de elevación 80 mm; altura de distancia 47 mm
trayectoria de elevación 70 mm; altura de distancia 57 mm

Para respetar la distancia de 1,4 mm con el elemento elevado (entre el elemento amortiguador y el casquillo de guía), debe introducirse un manguito distanciador entre el elemento amortiguador y el collar de la columna de guía.

* El cliente decide la altura (longitud de fábrica 61 mm)
