2478.25.00090. Unidad de elevación con guiado de columnas
Descripción:
A través del fondo del cuerpo del cilindro se puede regular la presión de llenado y trabajar con sistemas combinados. Para fijar el guiado de tiras a la regleta de elevación se han de utilizar las roscas previstas para tal fin. Recomendamos dimensionar el guiado de tiras a un ancho máx. de material de + 0,4 mm (0,2 mm por cada lado) (vista X). Si se utilizan varias unidades de elevación, para evitar que se produzcan deformaciones por tensión debería fijarse solo una unidad por pieza. Nota:
La unidad de elevación está equipada con el muelle de gas de tipo 2482.74.00090., que no puede repararse en caso de desgaste y por lo tanto se debe cambiar completo.
Fuerza inicial del muelle: 90 daN
Medio de presión: Nitrógeno - N2
Presión máxima de llenado: 180 bar
Presión minima de llenado: 25 bar
Temperatura de trabajo: 0°C a +80°C
Aumento de la presión en relación a la temperatura: ± 0,3%/°C
Número máx. de carreras recomendadas: aprox. 40 a 100 (a 20°C)

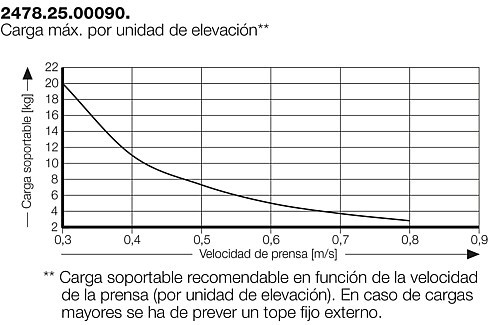

Velocidad máx. del émbolo: véase diagrama
Carrera máx. utilizable: 95%
Véase la determinación de las fuerzas elásticas en el diagrama del capítulo F - 2482.74.
A través del fondo del cuerpo del cilindro se puede regular la presión de llenado y trabajar con sistemas combinados. Para fijar el guiado de tiras a la regleta de elevación se han de utilizar las roscas previstas para tal fin. Recomendamos dimensionar el guiado de tiras a un ancho máx. de material de + 0,4 mm (0,2 mm por cada lado) (vista X). Si se utilizan varias unidades de elevación, para evitar que se produzcan deformaciones por tensión debería fijarse solo una unidad por pieza. Nota:
La unidad de elevación está equipada con el muelle de gas de tipo 2482.74.00090., que no puede repararse en caso de desgaste y por lo tanto se debe cambiar completo.
Fuerza inicial del muelle: 90 daN
Medio de presión: Nitrógeno - N2
Presión máxima de llenado: 180 bar
Presión minima de llenado: 25 bar
Temperatura de trabajo: 0°C a +80°C
Aumento de la presión en relación a la temperatura: ± 0,3%/°C
Número máx. de carreras recomendadas: aprox. 40 a 100 (a 20°C)
Velocidad máx. del émbolo: véase diagrama
Carrera máx. utilizable: 95%
Véase la determinación de las fuerzas elásticas en el diagrama del capítulo F - 2482.74.
